W pytaniu kluczowe jest rozróżnienie dwóch kierunków ruchu siłownika: wysunięcie (ruch roboczy w jedną stronę) oraz wsunięcie (ruch powrotny, cofnięcie tłoczyska). Odpowiedź wynika wyłącznie z analizy schematu sterowania – trzeba sprawdzić, które elementy sterownicze (S1–S4) podają sygnał do gałęzi odpowiedzialnej za przełączenie układu w stan powodujący wsuw.
Dlaczego "wciśnięcie przycisku S3 lub S4" jest poprawne?

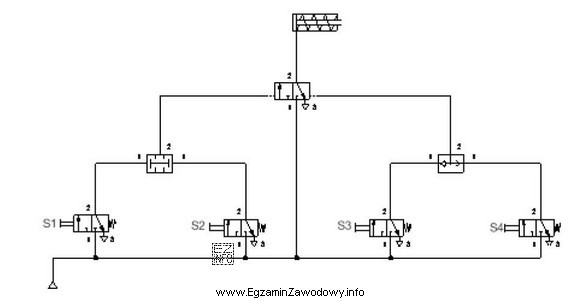

Na schemacie (zgodnie z treścią zadania) S3 oraz S4 są przewidziane jako przyciski wyzwalające tę samą funkcję ruchu powrotnego. Sformułowanie "lub" oznacza działanie alternatywne (logika OR): wystarczy użyć jednego z nich, aby uruchomić wsunięcie tłoczyska.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "S1 lub S2" – ta para przycisków jest przypisana do innej funkcji układu (typowo do ruchu przeciwnego albo do innego etapu cyklu). Wybór tej opcji wynika często z automatycznego założenia, że "pierwsze" przyciski dotyczą podstawowego ruchu, ale schemat trzeba czytać po połączeniach, nie po numerach.
- "S1 i S2 jednocześnie" – ta odpowiedź zakłada, że układ wymaga dwóch sygnałów równocześnie (logika AND, oburęczne sterowanie). Jeśli schemat nie pokazuje takiej zależności (np. dwóch styków w szeregu jako warunku), nie wolno jej dopowiadać.
- "S3 i S4 jednocześnie" – analogicznie: jednoczesność jest dodatkowym warunkiem, którego nie wynika się "intuicyjnie". Skoro poprawna logika to alternatywa ("S3 lub S4"), wymaganie naciśnięcia obu przycisków naraz byłoby innym układem i innym zapisem na schemacie.
Wskazówka egzaminacyjna: zawsze najpierw przetłumacz czynność na stan układu ("wsunięcie" = tor ruchu powrotnego), a dopiero potem śledź na schemacie, które sygnały wejściowe wymuszają ten stan. Unikniesz zgadywania po numeracji S1–S4.
