W układzie smarowania silnika głównego temperatura oleju jest jednym z kluczowych parametrów eksploatacyjnych. Olej odbiera ciepło od elementów trących (łożyska, układ rozrządu itp.), a następnie musi zostać schłodzony, aby zachować lepkość i zdolność tworzenia filmu smarnego. Do tego służy chłodnica oleju, czyli wymiennik ciepła, w którym olej oddaje ciepło do innego czynnika (najczęściej wody chłodzącej).

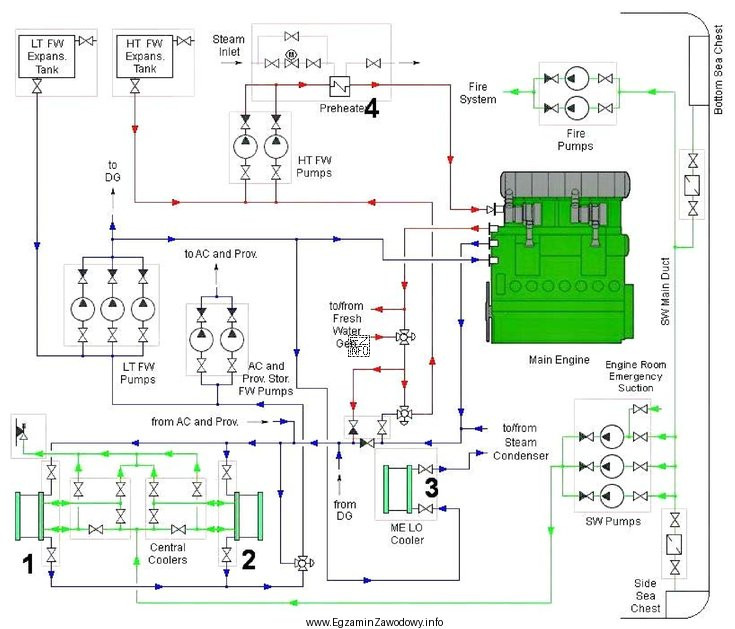

W pytaniu wymagane jest rozpoznanie na schemacie, który z wymienników odpowiada za obniżenie temperatury oleju smarowego. Na dołączonym schemacie tę funkcję pełni element oznaczony cyfrą 3. Z tego powodu odpowiedź "3" jest poprawna.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Ponieważ na danym schemacie numery "1", "2" i "4" oznaczają inne elementy/odcinki instalacji niż chłodnica oleju smarowego. Typowe pomyłki wynikają z tego, że w siłowni występuje kilka wymienników (np. dla wody chłodzącej, paliwa, oleju) o podobnej formie symbolu. Poprawna identyfikacja wymaga prześledzenia połączeń: wejścia i wyjścia oleju oraz medium chłodzącego, a także kierunku przepływu i powiązania z pompą/filtrami.
Wskazówka egzaminacyjna: gdy pytanie dotyczy "obniżenia temperatury", szukaj na schemacie wymiennika wpiętego w główny obieg oleju między tłoczeniem pompy a doprowadzeniem oleju do silnika, a następnie potwierdź to połączeniem z obiegiem chłodzenia. To ogranicza ryzyko wybrania wymiennika, który w innym miejscu instalacji pełni funkcję podgrzewania albo chłodzenia innego medium.
