Złącze doczołowe typu I (często nazywane też rowkiem "I") oznacza, że brzegi łączonych elementów są proste i nie mają przygotowania w postaci ukosowania. W przekroju poprzecznym widać więc dwie równoległe krawędzie czołowe, bez charakterystycznych skosów tworzących kształt litery V lub X.
Podczas rozpoznawania na rysunkach zwróć uwagę na trzy cechy:
- Brak ukosowania – krawędzie nie są ścięte pod kątem, nie tworzą "lejka".
- Kształt szczeliny – jeśli jest pokazana, ma formę prostego, wąskiego odstępu między krawędziami; nie poszerza się ku górze jak w rowku V.
- Symetria – dla typu I nie występują dwa przeciwne ukosy (typ X) ani zaokrąglone profile (typ U/J).

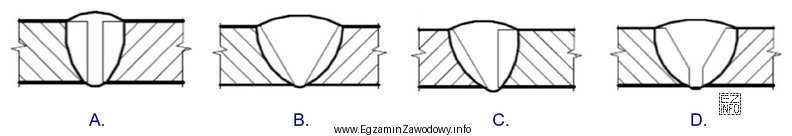

Odpowiedź "A" wskazuje rysunek, na którym przedstawiono właśnie taki przekrój: dwa elementy stykające się doczołowo bez skosów przygotowujących. Pozostałe propozycje odpowiadają innym przygotowaniom brzegów, np. z ukosowaniem jednostronnym lub dwustronnym (rowek V/X) albo z przygotowaniem zaokrąglonym (rowek U/J). Te rozwiązania stosuje się zwykle przy większych grubościach materiału lub gdy technologia wymaga lepszego dostępu do spoiny, dlatego nie spełniają definicji typu I.
Wskazówka egzaminacyjna: najpierw "szukaj skosów". Jeśli na krawędzi widzisz kąt/ukos, to nie jest typ I. Jeśli widzisz kształt rozszerzający się (V) lub podwójny (X), również odpada. Typ I jest najbardziej "prosty" geometrycznie.
