KWALIFIKACJA ELM3 - CZERWIEC 2017 (test 2)



PYTANIE NR 10.

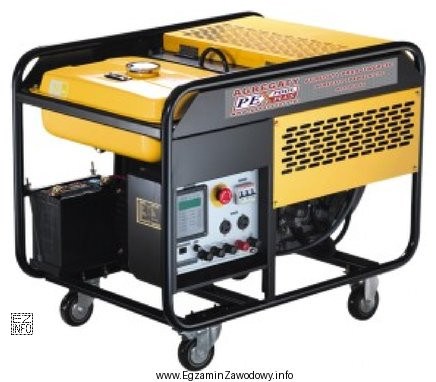

Które źródło zasilania przedstawiono na rysunku?
Ilustracja przedstawia agregat prądotwórczy, który jest urządzeniem służącym do generowania energii elektrycznej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Agregat prądotwórczy to źródło zasilania, które wytwarza energię elektryczną (zwykle z napędu silnika) i ma elementy typowe dla zasilania odbiorników, np. panel sterowania oraz gniazda/wyjścia elektryczne. Sprężarka i pompa pracują na medium, a transformator tylko przekształca napięcie.

Pełne wyjaśnienie:

Odpowiedź "Agregat prądotwórczy" jest właściwa, gdy na rysunku widać urządzenie przeznaczone do wytwarzania energii elektrycznej i zasilania odbiorników. Typowe cechy praktyczne to obecność elementów "elektrycznych" na zewnątrz (np. panel z wyłącznikami/bezpiecznikami, gniazda wyjściowe), a w konstrukcji połączenie napędu z częścią prądnicową (zespół prądnicy/alternatora).

Dlaczego pozostałe odpowiedzi nie pasują do źródła zasilania elektrycznego:

  • "Sprężarka powietrza" jest urządzeniem pneumatycznym: jej celem jest sprężanie powietrza i zasilanie narzędzi pneumatycznych. Charakterystyczne są elementy instalacji powietrznej (przewody, złączki, manometry, zbiornik), a nie wyjścia elektryczne do zasilania odbiorników.
  • "Pompa hydrauliczna" pracuje w układzie hydraulicznym i wytwarza przepływ/ciśnienie cieczy (zwykle oleju). Rozpoznaje się ją po przyłączach hydraulicznych i współpracy ze zbiornikiem/rozdzielaczem. Nie jest to źródło energii elektrycznej dla urządzeń mechatronicznych.
  • "Transformator" nie wytwarza energii, tylko ją przekształca (np. zmienia poziom napięcia). W typowej postaci nie ma "napędu" (silnika) jak agregat. Może mieć zaciski/uzwojenia i rdzeń, ale jego rola to dopasowanie parametrów zasilania z istniejącej sieci, a nie zapewnienie zasilania niezależnie od sieci.

Wskazówka egzaminacyjna: jeśli zadanie jest "na rozpoznanie z rysunku", szukaj funkcji urządzenia i elementów, które tę funkcję zdradzają. Dla agregatu będą to elementy dystrybucji energii elektrycznej (wyjścia/gniazda, zabezpieczenia), a dla sprężarki/pompy – osprzęt medium (powietrze/olej). Dla transformatora – brak części napędowej i rola ograniczona do przekształcania parametrów zasilania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest agregat prądotwórczy i do czego służy?
Agregat prądotwórczy to urządzenie, które wytwarza energię elektryczną (najczęściej dzięki napędowi silnikiem) i umożliwia zasilanie odbiorników tam, gdzie nie ma sieci lub jako zasilanie awaryjne. W praktyce ma panel sterowania oraz wyjścia/gniazda elektryczne.
Jak na rysunku odróżnić agregat prądotwórczy od transformatora?
Agregat zwykle sugeruje zasilanie niezależne: widać elementy dystrybucji energii (gniazda, zabezpieczenia) i często część napędową. Transformator nie ma napędu i nie "produkuje" prądu, tylko zmienia parametry zasilania z istniejącej sieci.
Dlaczego sprężarka powietrza nie jest źródłem zasilania elektrycznego?
Sprężarka służy do wytwarzania sprężonego powietrza, a więc zasila układy pneumatyczne (np. narzędzia). Jej "wyjściem" jest instalacja powietrzna (złączki, zawory, manometry), a nie wyjścia elektryczne do zasilania urządzeń.
Co odróżnia pompę hydrauliczną od agregatu w praktyce serwisowej?
Pompa hydrauliczna pracuje na cieczy (zwykle oleju) i jest elementem układu hydraulicznego: ma przyłącza i współpracuje ze zbiornikiem/rozdzielaczem. Agregat prądotwórczy służy do zasilania elektrycznego, więc rozpoznasz go po elementach typowych dla instalacji elektrycznej.
Jakie elementy zewnętrzne najczęściej ma agregat prądotwórczy?
Najczęściej spotkasz panel sterowania, wyłączniki lub bezpieczniki, gniazda/wyjścia do podłączenia odbiorników oraz oznaczenia parametrów (np. napięcie). W wielu modelach są też elementy ułatwiające transport i obudowa chroniąca zespół prądnicowy.
Kiedy w mechatronice stosuje się agregat prądotwórczy?
Stosuje się go m.in. przy uruchamianiu i serwisie urządzeń w terenie, podczas prac montażowych poza halą, a także jako zasilanie awaryjne dla stanowisk testowych. Ważne jest dopasowanie mocy i zachowanie zasad bezpiecznego podłączenia odbiorników.
Czy transformator może zasilać urządzenia mechatroniczne bez sieci?
Nie w typowym znaczeniu. Transformator wymaga zasilania wejściowego (np. z sieci), a dopiero potem zmienia napięcie/prąd na wyjściu. Nie jest więc samodzielnym źródłem energii jak agregat prądotwórczy, który wytwarza energię z napędu.
Jakie są najczęstsze błędy przy rozpoznawaniu urządzeń na obrazku?
Częsty błąd to wybór po ogólnym wyglądzie "maszyny" zamiast po funkcji: uczniowie mylą urządzenia napędzane silnikiem (sprężarka/pompa/agregat). Pomaga szukanie: czy są wyjścia elektryczne i zabezpieczenia (agregat), czy przyłącza medium i osprzęt ciśnieniowy (sprężarka/pompa).
Jak rozwiązywać pytania egzaminacyjne typu "co przedstawiono na rysunku"?
Najpierw nazwij funkcję urządzenia (zasilanie elektryczne, pneumatyka, hydraulika, transformacja napięcia). Potem szukaj 2–3 cech charakterystycznych (gniazda i zabezpieczenia vs złączki pneumatyczne/hydrauliczne). Na końcu porównaj to z opisami w odpowiedziach.
Jakie pytania kontrolne warto sobie zadać, widząc rysunek źródła zasilania?
Pomocne są pytania: co jest "wyjściem" urządzenia (prąd, powietrze, olej)? Czy widać elementy instalacji elektrycznej (gniazda, zabezpieczenia), czy raczej osprzęt ciśnieniowy (manometr, szybkozłącza)? Czy urządzenie wytwarza energię, czy tylko ją przekształca?
info

To pytanie poprawnie rozwiązuje 58% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że sprężarka i pompa pracują na medium, a transformator tylko przekształca napięcie.

Materiały:

  • Brak możliwości weryfikacji źródła - wiedza ogólna z dziedziny elektrotechniki i eksploatacji maszyn
  • Brak możliwości weryfikacji źródła - podstawy maszyn elektrycznych (prądnice, transformatory)
  • Instrukcje eksploatacji (DTR) agregatów prądotwórczych używanych w pracowniach szkolnych (konkretna DTR zależy od modelu)
