KWALIFIKACJA ELE2 - STYCZEŃ 2011



PYTANIE NR 21.

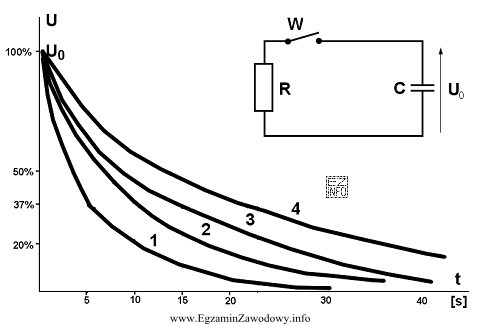

Rysunek przedstawia układ RC o stałej czasowej równej 10 s. Kondensator C został naładowany do napięcia U0. W chwili t = 0 zamknięto wyłącznik W. Napięcie na kondensatorze C zaczęło się zmieniać zgodnie z krzywą oznaczoną cyfrą
Rysunek przedstawia układ RC o stałej czasowej ró
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na wykresie krzywa oznaczona cyfrą "2" po czasie 10s (czyli równym stałej czasowej układu) osiąga wartość około 63% napięcia początkowego U0, co jest zgodne z charakterystyką rozładowania kondensatora w obwodzie RC. Pozostałe krzywe nie odpowiadają tej charakterystyce po upływie czasu równego stałej czasowej.
