KWALIFIKACJA EE21 - STYCZEŃ 2024 (test 2)

Pytanie nr 33

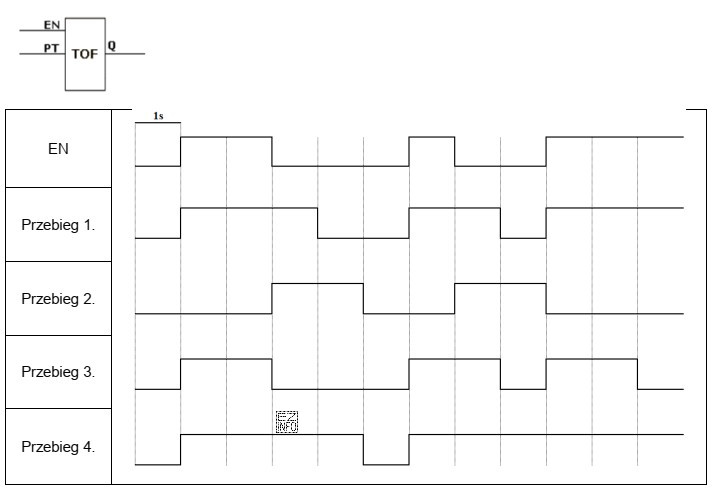

Jeżeli w programie sterowniczym użyty zostanie element oprogramowania przedstawiony na rysunku z nastawą PT = 2 s, to przy podanym przebiegu sygnału na wejściu EN stan wyjścia Q będzie zgodny z
A.
B.
C.
D.
