KWALIFIKACJA EE21 - CZERWIEC 2023

Pytanie nr 33

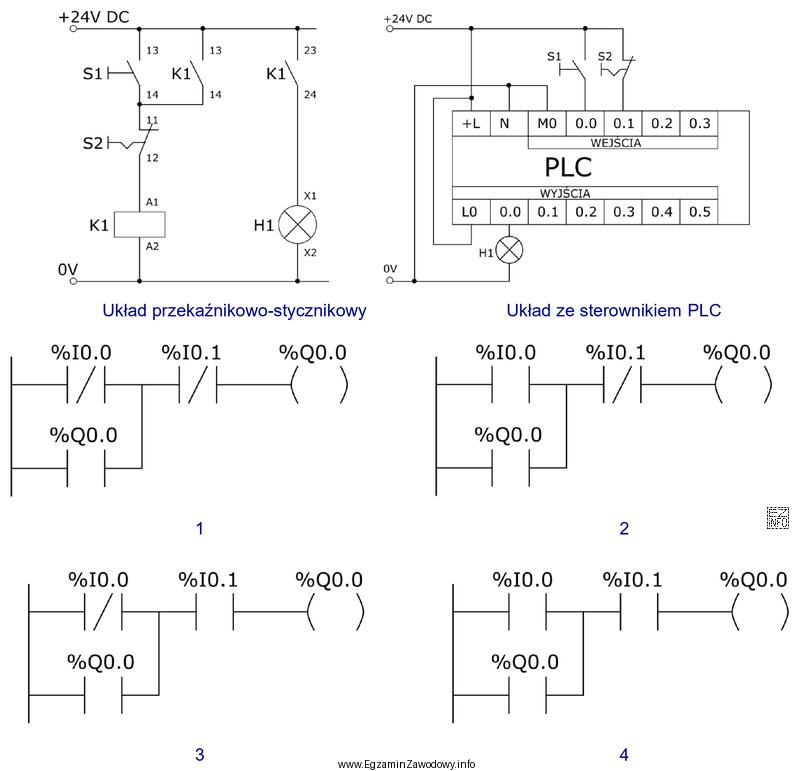

Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz zastępujący go układ ze sterownikiem PLC. Który z przedstawionych programów zapisanych w języku LD realizuje działanie układu przekaźnikowo-stykowego?
A.
B.
C.
D.
