W spawalnictwie bardzo ważne jest jednoznaczne nazewnictwo elementów spoiny, bo wpływa ono na ocenę jakości i opis niezgodności. Lico spoiny to część spoiny znajdująca się po stronie, z której prowadzono spawanie – jest to "wierzch" spoiny, zwykle najbardziej widoczny podczas kontroli wizualnej. Grań spoiny znajduje się po stronie przeciwnej do lica, czyli od strony przetopu/korzenia złącza (często od strony "spodu" elementu).

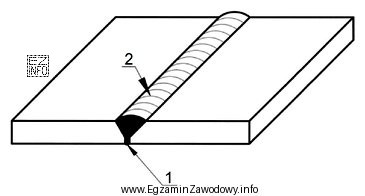

W zadaniu trzeba powiązać oznaczenia liczbowe z tym, co pokazuje rysunek: jeśli numer wskazuje stronę przeciwną do lica (od strony korzenia), jest to grań; jeśli wskazuje powierzchnię zewnętrzną po stronie spawania, jest to lico. Stąd poprawne przyporządkowanie brzmi: "1 – grań, 2 – lico".
Dlaczego pozostałe odpowiedzi są błędne?
- Odpowiedź "1– lico, 2 – grań" odwraca pojęcia. To typowy błąd wynikający z nieuważnego rozróżnienia strony spawania i strony przeciwnej.
- Odpowiedź "1 – lico, 2 – próg" wprowadza "próg", który nie jest podstawowym elementem geometrii spoiny opisywanym w ten sam sposób co lico i grań; dodatkowo nie pasuje do klasycznego nazewnictwa dwóch przeciwległych stron spoiny.
- Odpowiedź "1 – ukos, 2 – próg" dotyczy raczej przygotowania krawędzi/złącza (np. ukosowania) niż identyfikacji dwóch stron gotowej spoiny. To miesza etapy procesu: przygotowanie złącza vs cechy wykonanej spoiny.
Wskazówka egzaminacyjna: jeżeli wahasz się między licem a granią, najpierw ustal, z której strony prowadzono spawanie (gdzie "wypukłość/wykończenie" spoiny jest pokazane jako powierzchnia zewnętrzna). Ta strona to lico, a strona przeciwna to grań.
