W zawieszeniu typu McPherson kluczowym (wyróżniającym) elementem jest kolumna resorująco-tłumiąca, czyli zespół, w którym amortyzator współpracuje bezpośrednio ze sprężyną śrubową i górnym mocowaniem w nadwoziu. To właśnie ta kolumna przejmuje funkcję prowadzenia koła w pionie oraz tłumienia drgań, a w wielu konstrukcjach jest najbardziej charakterystycznym elementem widocznym po demontażu koła.

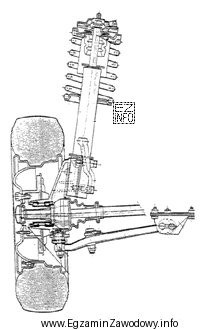

Odpowiedź "kolumna McPherson" pasuje do sytuacji, gdy na rysunku widać typową kolumnę: długi amortyzator z nawiniętą sprężyną śrubową, mocowanie górne oraz połączenie ze zwrotnicą/piastą.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "resor eliptyczny" (resor piórowy) ma postać pakietu stalowych piór, zwykle mocowanego do ramy/nadwozia i mostu/osi. Jest typowy m.in. dla wielu pojazdów użytkowych, ale konstrukcyjnie wygląda zupełnie inaczej niż kolumna ze sprężyną śrubową i amortyzatorem.
- "drążek skrętny" to pręt pracujący na skręcanie, pełniący funkcję elementu sprężystego. Może występować w niektórych zawieszeniach, ale sam w sobie nie tworzy charakterystycznej kolumny ze sprężyną śrubową na amortyzatorze.
- "wielowahaczowy system zawieszenia" to nazwa całego układu kinematycznego, w którym koło prowadzone jest przez kilka wahaczy. Nawet jeśli w takim zawieszeniu występuje amortyzator i sprężyna, "wielowahacz" nie jest pojedynczym "głównym elementem" w sensie części przedstawianej jako dominujący zespół na rysunku.
Wskazówka egzaminacyjna: jeśli zadanie polega na rozpoznaniu zawieszenia po rysunku, szukaj elementu łączącego funkcję sprężynowania i tłumienia w jednym, łatwo rozpoznawalnym zespole. To często prowadzi właśnie do identyfikacji kolumny McPherson.
