Pytanie sprawdza umiejętność czytania schematu montażowego, czyli wskazania, gdzie fizycznie ma trafić przewód z danego zacisku aparatu. W takim zadaniu nie wystarcza znajomość nazwy elementu – kluczowe jest śledzenie połączeń przewodowych od konkretnego zacisku do miejsca zakończenia na listwie zaciskowej.

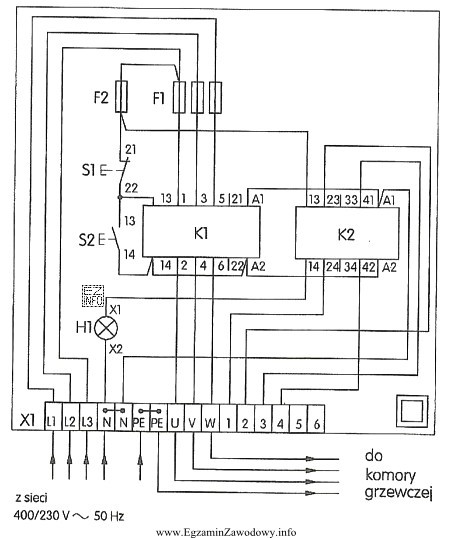

Na rysunku stycznik K2 ma w dolnym rzędzie kilka zacisków, m.in. 14, 24, 34, 42 oraz A2. Zaciski A1/A2 dotyczą cewki stycznika, natomiast zaciski w parach (np. 13-14, 21-22, 41-42) odnoszą się do styków pomocniczych w obwodzie sterowania. Z przedstawionego schematu wynika stały układ prowadzenia przewodów: 14 idzie na 1 listwy X1, 24 idzie na 2, 34 idzie na 3, a 42 idzie na 4. Dlatego poprawna jest odpowiedź "4 listwy zaciskowej X1".
Dlaczego pozostałe odpowiedzi są błędne?
- "A2 stycznika K1" – zacisk A2 jest zaciskiem cewki i dodatkowo dotyczy innego stycznika (K1), więc nie odpowiada śledzonemu połączeniu z zacisku 42 stycznika K2.
- "22 stycznika K1" – 22 to zacisk pomocniczy (z pary 21-22), ale należy do K1, a pytanie dotyczy K2; na schemacie połączenie z 42 K2 nie prowadzi do 22 K1.
- "3 listwy zaciskowej X1" – to typowy błąd "o jeden zacisk", wynikający z pomyłki w śledzeniu linii; na schemacie zacisk 34 prowadzi do 3, natomiast 42 prowadzi do 4.
Wskazówka egzaminacyjna: zawsze zaczynaj od konkretnego numeru zacisku (tu: 42 na K2) i prowadź wzrokiem jedną linię aż do końca na listwie X1. Nie sugeruj się podobieństwem numerów (42 vs A2 vs 22), bo to częsta pułapka w zadaniach z aparaturą sterowniczą.
