W zadaniach tego typu kluczowe jest poprawne odczytanie funkcji logicznej (zwykle w postaci bramek na schemacie lub w postaci wzoru boolowskiego) oraz sprawdzenie, dla których stanów wejść a, b, c na wyjściu pojawia się "1". Najpewniejszą metodą jest wykonanie podstawienia (albo zbudowanie małej tabeli prawdy) i konsekwentne liczenie krok po kroku.
Jak liczyć krok po kroku:
- Najpierw ustal, które sygnały są zanegowane (NOT). To częsty punkt błędów: przeoczenie kreski nad zmienną lub "bąbelka" na wejściu bramki.
- Następnie licz działania w odpowiedniej kolejności: zwykle najpierw NOT, potem AND, a potem OR (oraz inne operatory zgodnie z zapisem funkcji i nawiasami).
- Jeśli funkcja jest złożona z kilku składników połączonych OR, pamiętaj: wystarczy, by co najmniej jeden składnik dał 1, aby wynik OR był równy 1. Dla AND musi być 1 na wszystkich wejściach danego iloczynu.

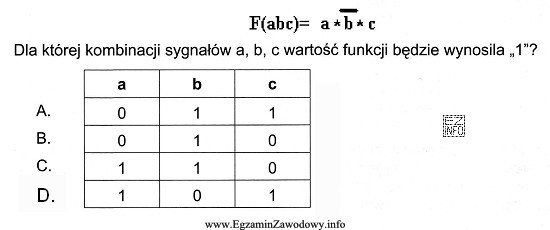

W tej pozycji egzaminacyjnej jako poprawną wskazano kombinację (0,1,1). Oznacza to, że po podstawieniu a=0, b=1, c=1 do odczytanej funkcji, całe wyrażenie przyjmuje wartość 1.
Dlaczego pozostałe kombinacje są błędne? Typowo dzieje się tak z jednego z poniższych powodów:
- Dla części alternatywnych kombinacji któryś z wymaganych iloczynów (AND) zawiera wejście równe 0, przez co cały ten składnik daje 0.
- Jeżeli w funkcji występuje negacja wybranego sygnału, to podstawienie "1" w miejscu, gdzie potrzebne jest "0" (lub odwrotnie), natychmiast wyzeruje fragment funkcji.
- W funkcjach z operatorem XOR (jeśli występuje) często myli się zasadę: XOR daje 1 tylko wtedy, gdy wejścia są różne (dla dwóch argumentów), więc para (1,1) lub (0,0) daje 0.
Wskazówka egzaminacyjna: Jeżeli masz 4 odpowiedzi będące konkretnymi trójkami (a,b,c), policz wartość funkcji dla każdej trójki w identyczny sposób i zapisuj wyniki pośrednie. To minimalizuje ryzyko pomyłki "w głowie" i pozwala szybko znaleźć jedną kombinację dającą 1.
