KWALIFIKACJA MEC3 - CZERWIEC 2015



PYTANIE NR 37.

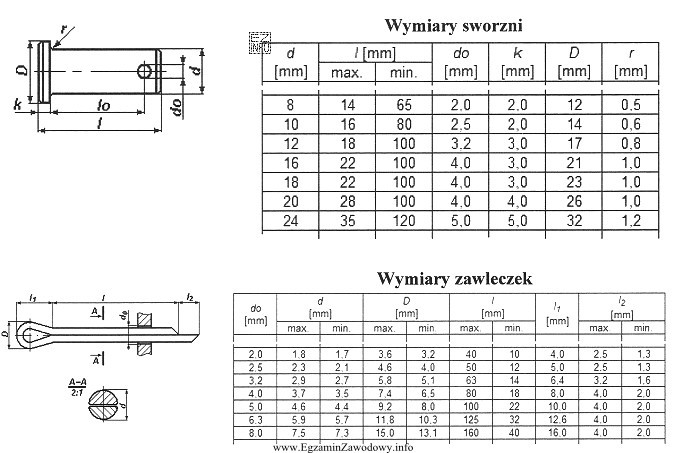

Korzystając ż danych przedstawionych na rysunkach i w tabelach, dobierz wielkości d i l zawleczki zabezpieczającej sworzeń o średnicy d = 20 mm przed wypadnięciem z otworu.
Korzystając ż danych przedstawionych na rysunkach i w tabelach, dobierz
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedniej zawleczki zabezpieczającej wymaga skorzystania z tabeli dostarczającej wymiary zawleczek dla danego średnicy sworznia. W tabeli dla średnicy sworznia 20 mm podane są zakresy wymiarów zawleczek, które zapewniają prawidłowe zabezpieczenie. Odpowiedź "d = 3,7 mm, l = 40 mm" jest zgodna z tymi zakresami, co czyni ją poprawną.
