W układach pneumatycznych elementy przygotowania powietrza (np. filtr, osuszacz, smarownica) mają znormalizowane symbole, aby schematy były czytelne niezależnie od producenta. W praktyce mechatronik często identyfikuje po symbolach, jakie urządzenie jest wpięte w tor sprężonego powietrza i w jakiej kolejności.

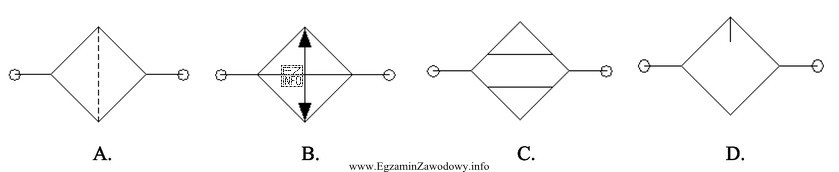

Odpowiedź "C" jest poprawna, ponieważ przedstawia romb z dwiema równoległymi, poziomymi liniami ciągłymi. Ten znak wewnątrz rombu odpowiada symbolowi osuszacza powietrza – elementu usuwającego wilgoć ze sprężonego powietrza (np. w osuszaczach adsorpcyjnych/absorpc.) i stosowanego w stacjach uzdatniania powietrza.
Pozostałe rysunki opisują inne elementy, które bywają mylone z osuszaczem:
- "A" (pionowa linia przerywana) odpowiada typowemu symbolowi filtru. Uczniowie często wybierają go przez skojarzenie "zatrzymywania" zanieczyszczeń, ale filtr nie oznacza usuwania wilgoci.
- "D" (krótka pionowa kreska przy górze) jest kojarzona ze smarownicą – elementem dozującym olej do powietrza. Mechanizm pomyłki polega na tym, że oba urządzenia są częścią przygotowania powietrza, lecz pełnią przeciwne funkcje (osuszanie vs naolejanie).
- "B" (pionowa linia zakończona grotami) odnosi się do chłodnicy/wymiennika, czyli elementu związanego z wymianą ciepła. To nie jest symbol osuszacza, mimo że w praktyce istnieją osuszacze chłodnicze – na schemacie symbol osuszacza rozpoznaje się po dwóch poziomych liniach.
Wskazówka egzaminacyjna: przy podobnych rombach szukaj detalu w środku i porównuj: linia przerywana = filtr, dwie linie poziome = osuszacz, krótka kreska u góry = smarownica, groty/strzałki = element wymiany ciepła.
