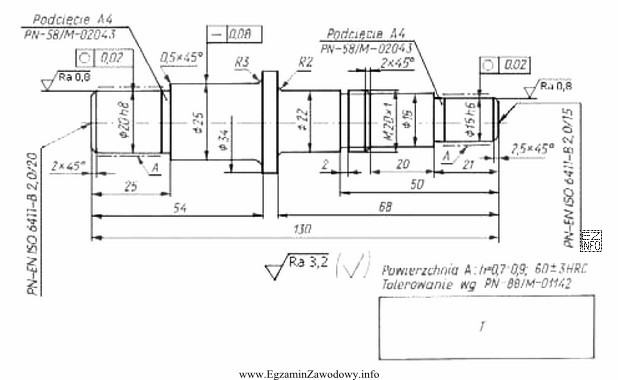

Na rysunku wykonawczym wałka projektant wskazuje nie tylko wymiary, ale też wymagania dla powierzchni, które mają znaczenie dla trwałości i współpracy z innymi częściami. Jednym z takich wymagań bywa obróbka cieplna (np. hartowanie) wybranych fragmentów, zwłaszcza czopów pracujących w łożyskach, tulejach lub uszczelnieniach. Jeżeli powierzchnie oznaczone jako A są wskazane jako wymagające takiej operacji, to właściwą cechą tych powierzchni jest to, że powinny być hartowane.
Odpowiedź "hartowane." jest poprawna, ponieważ opisuje technologiczne wymaganie dotyczące własności warstwy wierzchniej (zwiększenie twardości i odporności na zużycie). Taka informacja jest typowo przekazywana w rysunku poprzez oznaczenia przy powierzchniach oraz/lub uwagi technologiczne.
Pozostałe propozycje nie pasują do tego typu wniosku z rysunku:
- "współosiowe." dotyczy zależności osi (wymaganie geometryczne). Współosiowość określa się jako tolerancję geometryczną między elementami walcowymi/osiami, a nie jako cechę wynikającą z faktu, że powierzchnie są oznaczone literą A.
- "nieobrabiane." oznaczałoby pozostawienie powierzchni bez obróbki skrawaniem (np. po odlewie/odkuwce). To jest inny typ informacji technologicznej i zwykle dotyczy zupełnie innych stref detalu niż te, które wymagają podwyższonej odporności na ścieranie.
- "mimośrodowe." opisuje celowe przesunięcie osi (ekscentryczność) lub cechę konstrukcyjną. Taka własność wynika z wymiarowania i układu osi na rysunku, a nie z samego oznaczenia powierzchni literą A.
Wskazówka egzaminacyjna: gdy w odpowiedziach mieszają się pojęcia z różnych "kategorii" (obróbka cieplna vs tolerancje geometryczne vs stan obróbki), najpierw ustal, czy pytanie dotyczy własności materiałowych/technologicznych, czy geometrii. To pozwala szybko odrzucić odpowiedzi z nie tej grupy.
