KWALIFIKACJA EE22 - STYCZEŃ 2017

Pytanie nr 28

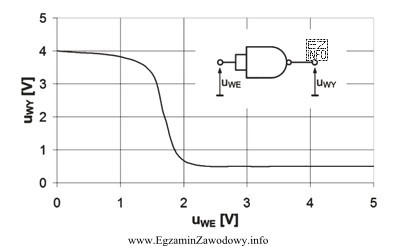

Na rysunku pokazano zmierzoną statyczną charakterystykę przejściową bramki logicznej NAND w układzie inwertera. Z rysunku można odczytać, że zakres napięć wejściowych bramki traktowanych jako wysoki poziom logiczny na wejściu wynosi w przybliżeniu

	A.	od 2 V do 5 V
	B.	od 0 V do 2 V
	C.	od 0 V do 0,5 V
	D.	od 0,5 V do 4 V
		Zostaw bez odpowiedzi
