PYTANIE NR 5.

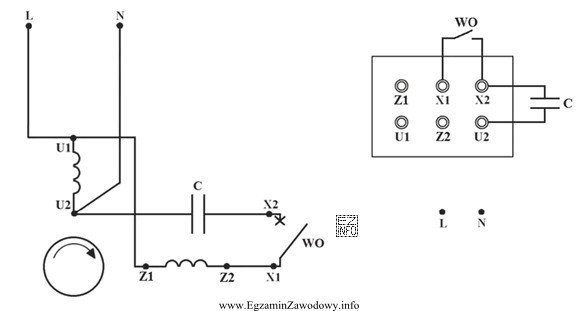

Na rysunku przedstawiono schemat przyłączenia do sieci silnika indukcyjnego jednofazowego. Które zaciski tabliczki zaciskowej silnika i sieci należy połączyć, aby uzyskać połączenie zgodne ze schematem?

A.	X1-X2, U1-Z2 oraz Z1-L, U1-N
B.	U1-Z1, Z2-X1 oraz U1-L, U2-N
C.	U1-Z1, Z2-X1 oraz Z1-L, X2-N
D.	U1-X1, U2-X2 oraz U1-L, U2-N
	Zostaw bez odpowiedzi
