Pytanie nr 16

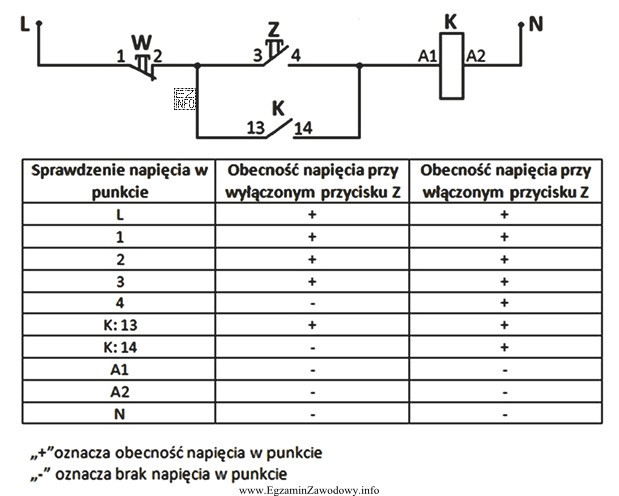

W celu sprawdzenia poprawności montażu układu, którego schemat przedstawiono na rysunku, dokonano sprawdzenia napięcia wskaźnikiem neonowym w poszczególnych punktach obwodu. Na podstawie wyników badań zamieszczonych w tabeli, określ błąd popełniony przy montażu tego układu.

	A.	Zastosowano zestyk pomocniczy rozwierny w gałęzi podtrzymania.
	B.	Występuj e przerwa na odcinku A2-N.
	C.	Zastosowano zestyk rozwierny w przycisku załączającym.
	D.	Występuje przerwa na odcinku 4-A1.
