KWALIFIKACJA ELM3 - CZERWIEC 2018



PYTANIE NR 35.

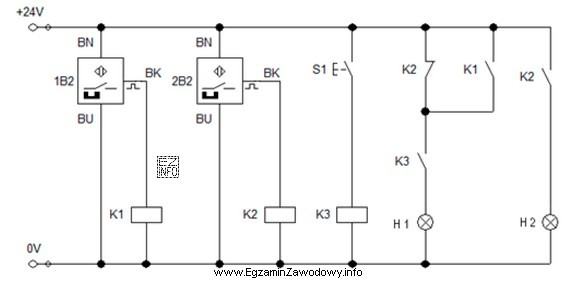

W układzie, którego schemat przedstawiono na rysunku, załączenie lampki sygnalizacyjnej H1 nie nastąpi, gdy wciśnięty jest przycisk S1 oraz
W układzie, którego schemat przedstawiono na rysunku, załą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu, lampka sygnalizacyjna H1 nie załączy się, gdy przycisk S1 jest wciśnięty, a jednocześnie czujnik 1B2 jest nieaktywny (rozwarty), co uniemożliwia przepływ prądu do cewki przekaźnika K1. Czujnik 2B2 musi być aktywny (zamknięty), aby umożliwić przepływ prądu do cewki przekaźnika K2, który w przypadku aktywacji zamyka obwód dla przekaźnika K3. Jednak bez aktywacji przekaźnika K1, przekaźnik K3 nie zostanie załączony, co ostatecznie uniemożliwia załączenie lampki H1.
