W rysunku technicznym maszynowym stosuje się znormalizowane rodzaje linii, aby każdy odbiorca dokumentacji (konstruktor, technolog, kontrola jakości, produkcja) rozumiał rysunek w ten sam sposób. Kluczową rolę pełni rozróżnienie między:
- krawędziami widocznymi – to one tworzą zarys (kontur) przedmiotu,
- liniami pomocniczymi i wymiarowymi,
- osiami symetrii,
- krawędziami niewidocznymi (ukrytymi).

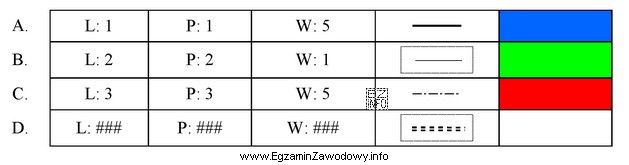

Kontur przedmiotu (krawędzie widoczne) powinien być narysowany linią ciągłą grubą. W praktyce w ustawieniach warstw lub "piór" w programach do rysowania spotyka się parametr szerokości/grubości linii oznaczany jako W. Większa wartość W oznacza linię grubszą, która jest przeznaczona do obrysu.
Dlatego poprawna jest odpowiedź "A", bo odpowiada linii ciągłej grubej – standardowej dla konturów.
Pozostałe odpowiedzi są błędne, ponieważ odpowiadają innym funkcjom:
- "B" wskazuje linię ciągłą cienką – typowo używaną do wymiarowania, linii pomocniczych i kreskowania przekrojów; nie powinna dominować nad obrysem.
- "C" odpowiada linii punktowo-kreskowej (kreska–kropka) – stosowanej do osi symetrii i osi otworów; służy do wskazywania elementów geometrycznych, a nie zarysu widocznego.
- "D" przedstawia linię przerywaną – wykorzystywaną do krawędzi niewidocznych, czyli takich, których nie widać w danym rzucie.
Wskazówka egzaminacyjna: jeśli w odpowiedziach widzisz dwie linie ciągłe, rozstrzyga zwykle grubość (kontur = gruba, wymiary = cienka). To jedna z najczęstszych pułapek.
