W systemach CAD pojęcie linii interpolowanej najczęściej odnosi się do narzędzia rysowania krzywej typu splajn. Taka krzywa jest definiowana przez punkty (np. punkty interpolacji) i ma płynny przebieg, dzięki czemu nadaje się do odwzorowania kształtów krzywoliniowych, których nie da się wygodnie opisać samymi odcinkami i łukami.

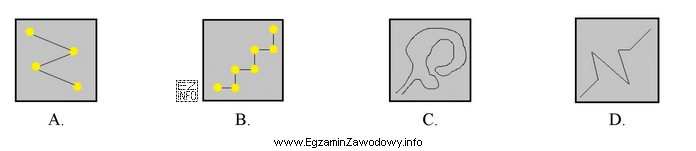

Ikony narzędzi szkicu są projektowane tak, aby kojarzyły się z geometrią, którą tworzą:
- Krzywa interpolowana/splajn – ikona zwykle pokazuje wyraźnie falistą lub "S-kształtną" krzywą (czasem z punktami), co sugeruje dowolny, gładki kontur.
- Linia prosta – ikona to najczęściej pojedynczy odcinek, bez załamań.
- Łuk/okrąg – ikona przedstawia fragment okręgu lub pełne koło, czyli krzywiznę o stałym promieniu.
- Polilinia – ikona bywa łamana (kilka odcinków połączonych w wierzchołkach), czyli kształt kanciasty.
Poprawna odpowiedź to ta ikona, która odpowiada narzędziu tworzącemu gładką krzywą przechodzącą przez punkty, a nie geometrię o stałym promieniu (łuk) ani odcinki proste/łamane. Pozostałe propozycje są błędne, bo wskazują narzędzia o innym typie geometrii (prosta, łuk, łamana) lub narzędzia edycji, które nie służą do tworzenia krzywej interpolowanej.
W praktyce (technik mechanik) rozpoznanie tego narzędzia przyspiesza wykonywanie szkiców części: splajny są użyteczne do profili obudów, przejść kształtowych, krzywoliniowych konturów oraz przygotowania geometrii pod modelowanie 3D i ścieżki obróbkowe.
