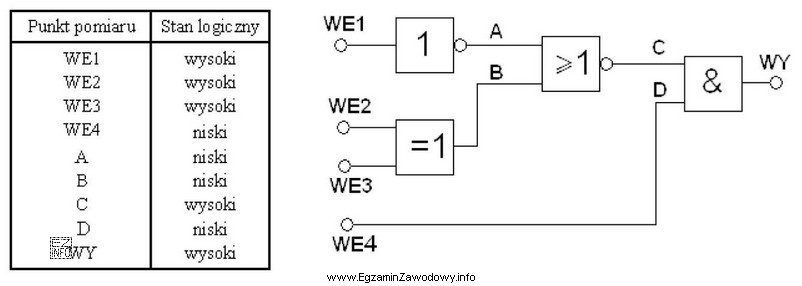

W uk艂adzie cyfrowym, kt贸rego schemat ideowy pokazano na rysunku, zmierzono poziom napi臋膰 na wej艣ciach i wyj艣ciach bramek logicznych. Wyniki pomiar贸w zapisano w tabeli. Kt贸ra bramka logiczna jest uszkodzona?
A.
B.
C.
D.
