KWALIFIKACJA ELE2 - STYCZEŃ 2017 (test 2)



PYTANIE NR 10.

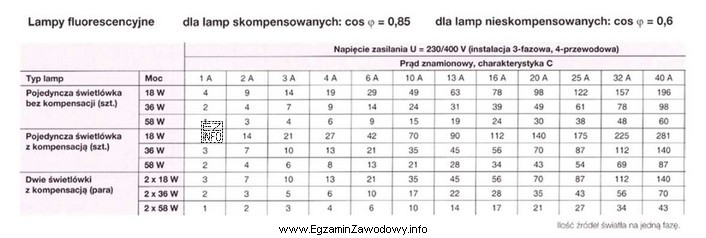

Na podstawie tabeli określ znamionowy prąd wyłącznika nadprądowego do zabezpieczenia jednofazowego obwodu oświetlenia złożonego z dwunastu lamp 2×36 W z kompensacją mocy biernej.
Na podstawie tabeli określ znamionowy prąd wyłącznika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby zabezpieczyć jednofazowy obwód oświetlenia złożony z dwunastu lamp 2×36 W z kompensacją mocy biernej, należy obliczyć całkowitą moc obwodu oraz prąd znamionowy. Całkowita moc wynosi 864 W, a prąd znamionowy obliczony na podstawie wzoru wynosi około 4,41 A. Z tabeli wynika, że dla 12 lamp 2×36 W z kompensacją mocy biernej, odpowiedni wyłącznik nadprądowy ma prąd znamionowy 10 A. Dlatego poprawną odpowiedzią jest 10 A.
