KWALIFIKACJA ELE2 - STYCZEŃ 2017 (test 2)

PYTANIE NR 23.

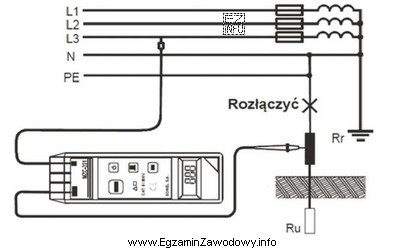

Na rysunku przedstawiono sposób podłączenia miernika MZC-201 do pomiaru
Ilustracja przedstawia schemat podłączenia miernika MZC-201 do pomiaru rezystancji uziomu, co jest częścią egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar rezystancji uziomu rozpoznaje się po typowym układzie podłączeń do uziomu oraz (zależnie od metody) do sond pomocniczych. Pomiar rezystancji izolacji wymaga zwykle przyłożenia napięcia pomiarowego między żyłami/PE, a impedancja pętli zwarcia i ciągłość PE dotyczą sprawdzania obwodu ochronnego w instalacji.

Pełne wyjaśnienie:

W pytaniu należy rozpoznać rodzaj pomiaru na podstawie sposobu podłączenia miernika widocznego na rysunku. Poprawna odpowiedź to "rezystancji uziomu", ponieważ ten pomiar dotyczy sprawdzenia parametrów uziemienia (uziomu) i wykonuje się go przez odpowiednie połączenie przyrządu z badanym uziomem, a w wielu metodach także z elementami pomocniczymi (np. przewodami pomiarowymi/sondami), co odróżnia go od pozostałych prób.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "rezystancji izolacji" – ten pomiar polega na ocenie stanu izolacji między przewodami czynnymi a przewodem ochronnym lub między żyłami. Wymaga innego trybu pracy przyrządu i innego sposobu wpięcia (zwykle odłączony obwód, przyłożenie napięcia pomiarowego). Układ połączeń jest charakterystyczny dla badania izolacji, a nie dla uziomu.
  • "impedancji pętli zwarcia" – pomiar pętli zwarcia wykonuje się w czynnej instalacji (w określonych warunkach) przez wpięcie w gniazdo/obwód i pomiar parametrów pętli L–PE lub L–N. Schemat połączeń odnosi się do obwodu zasilanego, a nie do samego uziomu jako obiektu badanego.
  • "ciągłości połączeń ochronnych" – pomiar ciągłości sprawdza, czy przewody ochronne i połączenia wyrównawcze mają zapewnioną drogę przewodzenia (niską rezystancję) na całej długości. To zwykle pomiar dwuprzewodowy w obrębie instalacji/połączeń ochronnych, a nie układ typowy dla badania uziomu.

Wskazówka egzaminacyjna: najpierw ustal, co jest obiektem badanym (uziom, izolacja przewodów, pętla zwarcia w obwodzie, przewód ochronny). Dopiero potem dobieraj nazwę pomiaru. Unikniesz mylenia pojęć, które wszystkie należą do "pomiarów ochronnych", ale mają różny cel i inny sposób podłączenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rezystancja uziomu opisuje, jak "łatwo" prąd może odpłynąć do ziemi przez uziemienie. Mierzy się ją, aby ocenić skuteczność uziemienia i zmniejszyć ryzyko porażenia oraz niebezpiecznych napięć dotykowych. W praktyce pomaga też wykrywać uszkodzenia lub korozję połączeń uziemiających.
Pomiar rezystancji uziomu jest "skierowany" na uziom jako obiekt i często obejmuje połączenia z elementami pomocniczymi (zależnie od metody). Pomiar ciągłości PE dotyczy przewodu ochronnego/połączeń wyrównawczych w instalacji i zwykle jest prostym pomiarem małej rezystancji między dwoma punktami tej instalacji.
Impedancja pętli zwarcia dotyczy całej drogi zwarciowej w instalacji (np. L–PE), czyli parametrów obwodu zasilającego, które wpływają na zadziałanie zabezpieczeń. Rezystancja uziomu dotyczy uziemienia jako elementu odprowadzającego prąd do ziemi. To różne obiekty badań i zwykle inny sposób podłączenia.
Pomiar rezystancji izolacji sprawdza stan izolacji przewodów (czy nie ma upływności/przebić). Wykonuje się go zwykle w obwodzie odłączonym od zasilania, w trakcie odbiorów, przeglądów lub po naprawach. Sposób podłączenia jest charakterystyczny: mierzy się między żyłami lub między żyłami a przewodem ochronnym.
Najczęstsze błędy to mylenie pojęć "uziom" i "izolacja", wybieranie odpowiedzi po skojarzeniu z ogólną ochroną przeciwporażeniową oraz pomijanie tego, co jest badanym obiektem na rysunku. Pomaga zasada: najpierw nazwij badany element (uziom/PE/obwód), potem dopasuj nazwę pomiaru.
Ucz się "wzorców" podłączeń: osobno dla uziomu, izolacji, pętli zwarcia i ciągłości PE. Rysuj schematy z pamięci i opisuj: co jest obiektem badanym oraz czy pomiar wymaga zasilania instalacji. Dobrze działa też porównywanie par: uziom vs PE, izolacja vs pętla zwarcia.
Tak, w praktyce technik gazownictwa spotyka się z połączeniami wyrównawczymi i elementami bezpieczeństwa w obiektach, gdzie jest instalacja gazowa. Zrozumienie idei uziemienia i ciągłości połączeń ochronnych pomaga ocenić ryzyko oraz współpracować z elektrykami podczas odbiorów i prac serwisowych.
Kluczowe jest, do czego fizycznie podłączono przewody: czy do uziomu/ziemi, czy do żył instalacji, czy do przewodu ochronnego PE w obiekcie. Ważne jest też, czy schemat wygląda na pomiar w czynnej instalacji (pętla zwarcia) czy w odłączonym obwodzie (izolacja). Detale podłączeń decydują o typie pomiaru.
Jest szczególnie ważny po modernizacjach, wymianie odcinków instalacji, pracach budowlanych i wszędzie tam, gdzie mogło dojść do przerwania przewodu ochronnego lub połączeń wyrównawczych. W obiektach z instalacją gazową ciągłość połączeń ochronnych i wyrównawczych ma znaczenie dla ograniczania niebezpiecznych różnic potencjałów.
Stosuj prostą kontrolę: uziom = pomiar "do ziemi" (obiekt: uziemienie), izolacja = pomiar "między przewodami" (obiekt: dielektryk izolacji). Jeśli na rysunku widać podłączenie do elementu uziemiającego, myśl o uziomie; jeśli do żył obwodu, myśl o izolacji.
info

To pytanie poprawnie rozwiązuje 43% zdających egzamin. trudne

Według specjalistów z branży: "Pomiar rezystancji uziomu rozpoznaje się po typowym układzie podłączeń do uziomu oraz (zależnie od metody) do sond pomocniczych."

Materiały:

  • Podręczniki i skrypty do pomiarów ochronnych instalacji elektrycznych (działy: uziemienia, izolacja, pętla zwarcia, ciągłość PE)
  • Instrukcje obsługi i karty katalogowe używanych mierników pomiarów ochronnych (producent/typ stosowany w pracowni)
  • Materiały szkolne z zasad ochrony przeciwporażeniowej i połączeń wyrównawczych w budynkach
