KWALIFIKACJA ELE5 - WRZESIEŃ 2014


PYTANIE NR 16.

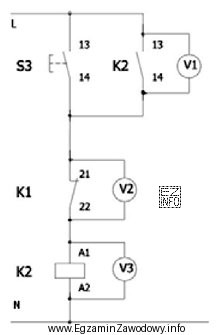

Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania silnika zasilanego napięciem 230/400 V o częstotliwości 50 Hz. Po naciśnięciu przycisku S3 stycznik K2 i silnik (który powinien zostać załączony przez styki główne stycznika K2) nie działają. Wskazania woltomierzy: V1: U = 0 V; V2: U = 230 V; V3: U = 0 V oznaczają uszkodzenie
Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania
A.
B.
C.
D.
