Pytanie nr 25

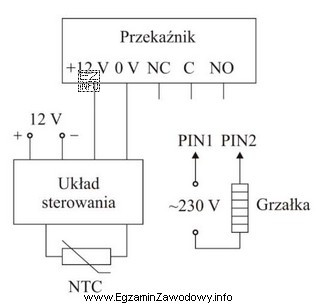

Na rysunku przedstawiono układ regulacji temperatury. W momencie obniżenia temperatury poniżej zadanej wartości układ sterowania podaje napięcie o wartości 12 V na cewkę przekaźnika, którego zadaniem jest włączenie grzałki. Wskaż połączenie styków NO, NC i C przekaźnika z zaciskami PIN1 i PIN2, zapewniające opisane działanie układu.

	A.	NC-PIN2, C-niepodłączony, NO-PIN1.
	B.	NC-PIN1, C-niepodłączony, NO-PIN2.
	C.	NC-PIN1, C-PIN2, NO-niepodłączony.
	D.	NC-niepodłączony, C-PIN1, NO-PIN2.
		Zostaw bez odpowiedzi
