KWALIFIKACJA BD25 + BD29 + BD30 - CZERWIEC 2010



Pytanie nr 21

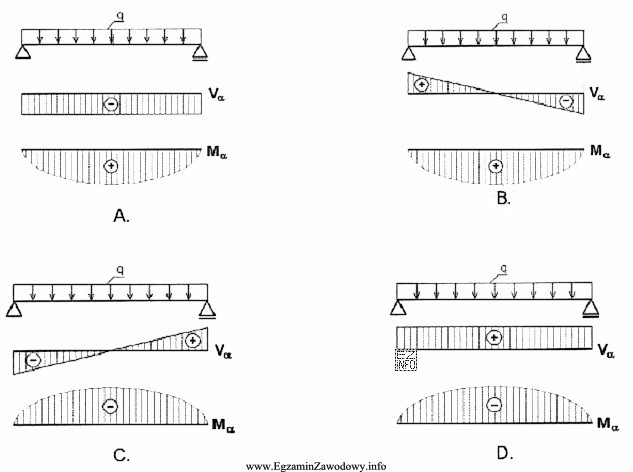

Na którym rysunku przedstawiono prawidłowe wykresy sił poprzecznych oraz momentów zginających belki swobodnie podpartej z obciążeniem ciągłym równomiernie rozłożonym?
Na którym rysunku przedstawiono prawidłowe wykresy sił poprzecznych
A.
B.
C.
D.
