KWALIFIKACJA EE21 - CZERWIEC 2016 (test 2)



Pytanie nr 32

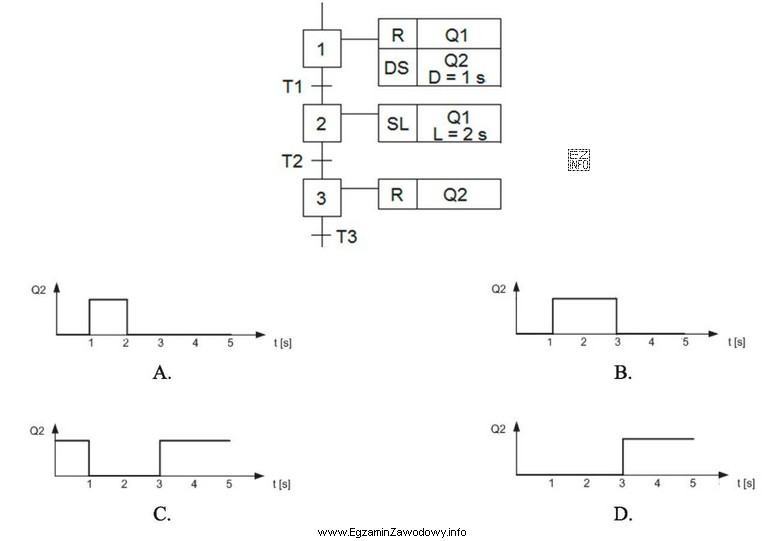

Który z wykresów przedstawia przebieg sygnału na wyjściu Q2 sterownika PLC, gdy wykonywane są kroki 1, 2, 3 przedstawionego fragmentu programu? Należy przyjąć, że na wykresach czas t = 0 s oznacza początek wykonywania kroku 1.
Który z wykresów przedstawia przebieg sygnału na
A.
B.
C.
D.
