KWALIFIKACJA ELM6 - STYCZEŃ 2017 (test 2)



PYTANIE NR 13.

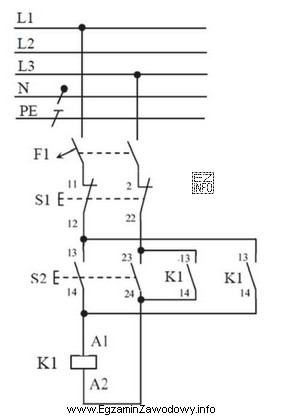

Na jakie napięcie znamionowe powinna być wykonana cewka stycznika K1 w układzie przedstawionym na schemacie?
Ilustracja przedstawia schemat elektryczny, który jest częścią egzaminu zawodowego dla technika mechatronika w kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Cewka stycznika ma zaciski A1 i A2 podłączone odpowiednio do L1 oraz L3, a przewód neutralny N nie bierze udziału w zasilaniu.
Oznacza to zasilanie międzyfazowe (L1–L3), więc na cewce występuje napięcie 400 V AC, a nie 230 V AC (które byłoby przy podłączeniu L–N).

Pełne wyjaśnienie:

W polskiej sieci niskiego napięcia typowo spotyka się układ 230/400 V AC. Kluczowe jest rozróżnienie:

  • 230 V AC – napięcie fazowe, czyli między fazą (L1/L2/L3) a przewodem neutralnym N.
  • 400 V AC – napięcie międzyfazowe (międzyprzewodowe), czyli między dwiema fazami, np. L1–L3.

Na schemacie obwodu sterowania stycznika K1 zacisk A1 cewki jest zasilany z L1, a zacisk A2 z L3. Ponieważ cewka pracuje "pomiędzy fazami", na jej zaciskach pojawia się napięcie 400 V AC. To właśnie jest napięcie znamionowe, na jakie powinna być wykonana cewka w tym układzie.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "230 V AC" byłoby właściwe, gdyby cewka była wpięta między fazę i neutralny (np. L1–N). W tym schemacie N nie zasila cewki, więc 230 V nie wynika z połączeń.
  • "380 V DC" oraz "110 V DC" to napięcia stałe; schemat pokazuje zasilanie z torów L1/L3 sieci AC, więc nie jest to obwód DC. Dodatkowo 380 V nie odpowiada typowemu wnioskowaniu z L1–L3 w sieci 230/400.

Wskazówka egzaminacyjna: zawsze sprawdzaj, do jakich przewodów dochodzą A1 i A2. Jeśli widzisz L–N, myśl 230 V AC. Jeśli widzisz L–L, myśl 400 V AC.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza napięcie międzyfazowe 400 V w sieci trójfazowej?
Napięcie międzyfazowe 400 V to różnica potencjałów mierzona między dwiema fazami (np. L1–L3). W typowej sieci 230/400 V wynika ono z układu trójfazowego i jest większe niż 230 V faza–N. Takim napięciem mogą być zasilane np. cewki lub odbiorniki podłączone L–L.
Jak rozpoznać na schemacie, czy cewka stycznika jest na 230 V czy 400 V?
Sprawdź połączenia zacisków A1 i A2. Jeśli jeden zacisk jest do L (np. L1), a drugi do N, to cewka powinna być na 230 V AC. Jeśli oba zaciski są do dwóch faz (np. L1 i L3), to zasilanie jest międzyfazowe i potrzebna jest cewka 400 V AC.
Dlaczego w wielu układach sterowania spotyka się cewki 230 V AC?
Bo zasilanie 230 V AC (L–N) jest łatwo dostępne, pozwala na prostsze prowadzenie obwodów sterowania i często bywa uznawane za wygodniejsze serwisowo. Jednak nie jest to reguła. Zawsze decyduje konkretny schemat i sposób podłączenia A1–A2, a nie "najczęściej spotykane rozwiązanie".
Co się stanie, gdy w obwodzie L1–L3 zastosuję cewkę 230 V AC?
Przy podaniu 400 V AC na cewkę przeznaczoną na 230 V AC może dojść do jej przegrzania i uszkodzenia (zbyt duży prąd/straty w uzwojeniu), a w konsekwencji do awarii stycznika i zabezpieczeń. To typowy błąd montażowy: dobór "nawykowy" zamiast sprawdzenia, czy cewka jest zasilana L–N czy L–L.
Czy odpowiedzi z napięciem DC mogą pasować do takiego schematu sterowania?
Zwykle nie, jeśli schemat pokazuje zasilanie bezpośrednio z torów L1/L2/L3 sieci AC. Napięcie stałe (DC) pojawia się dopiero po zastosowaniu zasilacza, prostownika lub innego źródła DC, co na schemacie powinno być zaznaczone. Gdy widać tylko fazy i typowe elementy sterowania, zakłada się obwód AC.
Jaką rolę pełnią zaciski A1 i A2 w styczniku?
Zaciski A1 i A2 to wyprowadzenia cewki stycznika. Po podaniu właściwego napięcia znamionowego na A1–A2 cewka wytwarza pole magnetyczne i powoduje zadziałanie stycznika (zamknięcie/otwarcie styków roboczych i pomocniczych). Dlatego identyfikacja napięcia na A1–A2 jest kluczowa przy doborze aparatu.
Dlaczego brak przewodu N na schemacie ma znaczenie dla napięcia cewki?
Bo przewód N jest punktem odniesienia dla napięcia fazowego 230 V. Jeśli cewka nie jest podłączona do N, to nie pracuje w układzie L–N. Gdy oba końce cewki są na różnych fazach (L–L), napięcie na cewce jest międzyfazowe, czyli 400 V AC. To prosty, ale kluczowy wniosek z analizy połączeń.
Jakie są typowe błędy na egzaminie przy pytaniach o cewkę stycznika?
Najczęściej: automatyczny wybór 230 V "bo tak się robi" oraz nieuwzględnienie, że A1 i A2 są na dwóch fazach. Inny błąd to sugerowanie się samą obecnością L1/L2/L3 na rysunku bez sprawdzenia, które linie faktycznie zasilają cewkę. Na egzaminie zawsze śledź przewody do A1 i A2.
Co oznacza, że cewka stycznika ma napięcie znamionowe?
Napięcie znamionowe cewki to wartość, przy której cewka jest przewidziana do pracy ciągłej i poprawnego zadziałania stycznika. Zbyt niskie napięcie może powodować brak zadziałania lub "brzęczenie", a zbyt wysokie – przegrzewanie i uszkodzenie. Dlatego napięcie znamionowe dobiera się do realnego zasilania A1–A2 z danego schematu.
Jak szybko sprawdzić, czy cewka jest zasilana międzyfazowo L–L?
Najprościej: znajdź na schemacie oba końce cewki (A1 i A2) i zobacz, do jakich szyn zasilających wracają. Jeśli wracają do dwóch różnych faz (np. L1 i L3), to jest zasilanie L–L, czyli 400 V AC. Jeśli jeden koniec idzie do N, jest to L–N, czyli 230 V AC.
