KWALIFIKACJA EE26 - CZERWIEC 2018



Pytanie nr 23

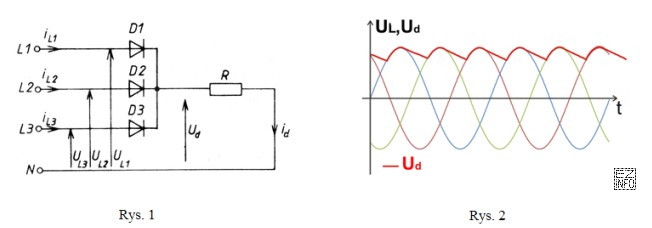

Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjnym Ud. Jaką modyfikację wprowadzono do układu prostownika, aby uzyskać kształt napięcia wyprostowanego Ud jak na rysunku?
Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie
A.
B.
C.
D.
