KWALIFIKACJA EE26 - CZERWIEC 2018

Pytanie nr 28

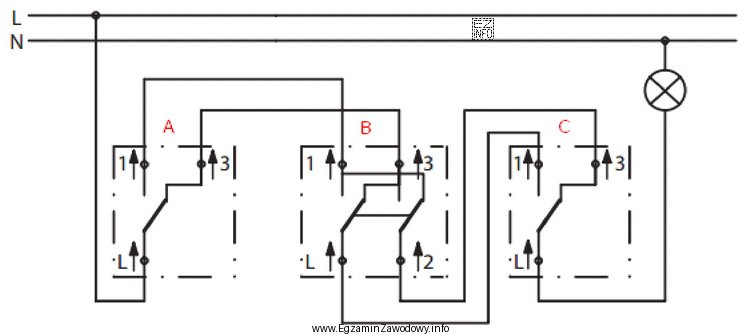

Na rysunku przedstawiono schemat elektryczny sterowania lampą z trzech miejsc. W wyniku uszkodzenia łącznika krzyżowego oznaczonego na schemacie literą B dokonano jego wymiany. Po załączeniu zasilania instalacja nie działa prawidłowo pomimo sprawnej żarówki. Jaka może być przyczyna tej usterki?

	A.	Zamieniono miejscami przewody na zaciskach L oraz 2 łącznika B od strony łącznika C.
	B.	Przewody od łącznika A dołączono do zacisków 1 i L łącznika B, natomiast od łącznika C do zacisków 2 i 3 łącznika B.
	C.	Zamieniono miejscami przewody na zaciskach 1 oraz 3 łącznika B od strony łącznika A.
	D.	Przewody od łącznika A dołączono do zacisków 2 i L łącznika B, natomiast od łącznika C do zacisków 1 i 3 łącznika B.
		Zostaw bez odpowiedzi
