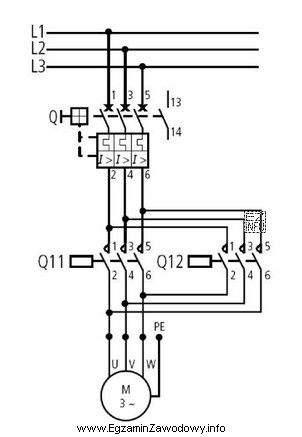

W obwodach zasilania silników trójfazowych podstawową rolą zabezpieczeń jest ograniczenie skutków nadmiernego prądu oraz ochrona silnika przed uszkodzeniem termicznym. Dlatego poprawny zestaw obejmuje zabezpieczenia nadprądowe oraz zabezpieczenia od przeciążeń.
Dlaczego to jest poprawne?
Zabezpieczenie nadprądowe ma za zadanie zadziałać, gdy prąd przekracza wartości bezpieczne dla przewodów i urządzeń. W praktyce pojęcie to obejmuje reakcję na duże prądy (np. w stanach nieprawidłowych), natomiast ochrona przeciążeniowa dotyczy sytuacji, gdy silnik pobiera podwyższony prąd przez dłuższy czas (np. zbyt duże obciążenie mechaniczne), co prowadzi do przegrzewania uzwojeń.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "od zwarć, od przeciążeń, od wzrostu napięcia" – zawiera ochronę od wzrostu napięcia, która nie jest typowym, podstawowym zabezpieczeniem samego obwodu silnikowego w rozumieniu klasycznych układów zasilania; ponadto miesza zakres funkcji w sposób, który nie wynika wprost z identyfikacji podstawowych zabezpieczeń na schemacie.
- "od zwarć, od przeciążeń, od zaniku napięcia" – "zanik napięcia" bywa rozpatrywany jako funkcja sterowania (np. podtrzymanie/odpad stycznika), ale nie jest standardowo klasyfikowany jako zabezpieczenie prądowe silnika na równi z nadprądowym i przeciążeniowym w samym torze mocy.
- "zaniku napięcia, nadprądowe" – pomija ochronę przeciążeniową, która jest kluczowa dla silników (chroni przed przegrzaniem przy długotrwałym przeciążeniu), a dodatkowo "zanik napięcia" opisuje raczej zachowanie układu sterowania niż komplet podstawowych zabezpieczeń toru zasilania.
Wskazówka egzaminacyjna: przy schematach silnikowych najpierw rozdziel w głowie dwa scenariusze: zwarcie (bardzo duży prąd, szybkie zadziałanie) oraz przeciążenie (prąd podwyższony, działanie z opóźnieniem). Następnie dopasuj do nich typy zabezpieczeń obecne w układzie.
