KWALIFIKACJA ELE2 - CZERWIEC 2010

Wyjaśnienie poprawnej odpowiedzi:

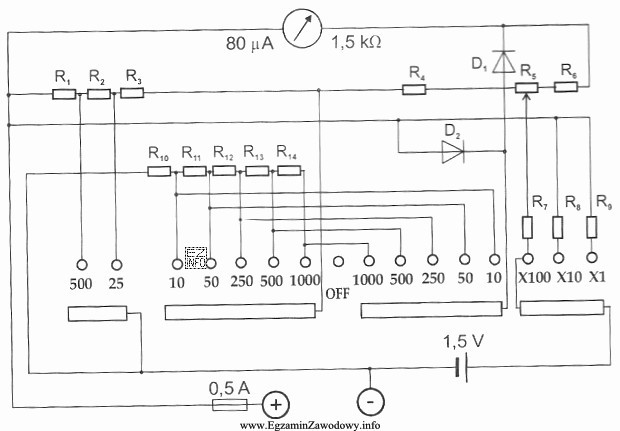

Spadek napięcia na ustroju pomiarowym przy maksymalnym wychyleniu miernika wynosi 120 mV. Obliczenie to opiera się na prawie Ohma i danych z schematu, gdzie prąd ustroju pomiarowego wynosi 80 µA, co przeliczamy na ampery (1 µA = 0,000001 A), a opór ustroju to 1,5 kΩ, co przeliczamy na omy (1 kΩ = 1000 Ω). Mnożąc te wartości, otrzymujemy wynik 0,12 V, czyli 120 mV.
