KWALIFIKACJA ELE2 - CZERWIEC 2010

Wyjaśnienie poprawnej odpowiedzi:

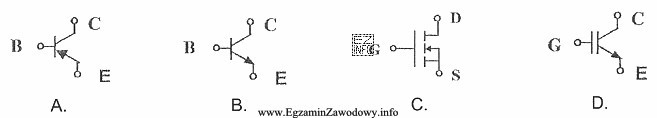

Symbol graficzny tranzystora unipolarnego (FET) charakteryzuje się linią pionową reprezentującą kanał, z której wychodzą trzy linie: źródło (S), dren (D) i bramka (G). W opcji C przedstawiony jest symbol tranzystora z kanałem typu N (N-channel FET), co można rozpoznać po strzałce skierowanej do zewnątrz kanału.
