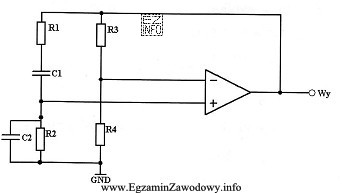

W generatorze (oscylatorze) z mostkiem Wiena cztery elementy: dwie rezystancje i dwa kondensatory tworzą klasyczną sieć RC typu mostek Wiena. Taka sieć jest włączona w torze dodatniego sprzężenia zwrotnego wzmacniacza i pełni rolę układu selektywnego częstotliwościowo.
Jej działanie można opisać tak:
- dla jednej, "wybranej" częstotliwości sieć zapewnia odpowiedni przesuw fazy (wypadkowo ~0° w pętli) oraz określone tłumienie, dzięki czemu sygnał z wyjścia może wrócić na wejście w fazie i podtrzymywać drgania,
- dla częstotliwości niższych i wyższych warunki fazowe oraz amplitudowe nie są spełnione, więc oscylacje są tłumione.
Dlatego poprawna jest odpowiedź "dodatniego sprzężenia zwrotnego": to właśnie ta gałąź w generatorze wybiera częstotliwość generacji i umożliwia spełnienie warunku generacji.
Pozostałe odpowiedzi są typowymi "pułapkami":
- "polaryzacji wzmacniacza" – polaryzacja dotyczy ustawienia punktu pracy (np. dzielnikiem rezystorowym, źródłami prądowymi). Mostek Wiena nie służy do ustawiania punktu pracy, tylko do selekcji częstotliwości w pętli.
- "filtru górnoprzepustowego" – pojedynczy filtr górnoprzepustowy przepuszcza wysokie częstotliwości i tłumi niskie. Mostek Wiena nie ma charakterystyki typowego "HPF", bo zawiera równocześnie człon różniczkujący i całkujący.
- "filtru dolnoprzepustowego" – analogicznie, filtr dolnoprzepustowy przepuszcza niskie częstotliwości. Mostek Wiena nie jest typowym "LPF", ponieważ jego zadaniem jest wyraźne wyróżnienie jednej częstotliwości (zachowanie pasmowe), a nie tylko odcięcie góry pasma.
Wskazówka egzaminacyjna: jeśli w oscylatorze widzisz mostek Wiena (układ 2R i 2C w konfiguracji "mostka"), to niemal zawsze jest to tor dodatniego sprzężenia odpowiedzialny za częstotliwość, a stabilizacją amplitudy zajmuje się osobny mechanizm (zwykle w torze ujemnego sprzężenia lub w elementach nieliniowych).
