KWALIFIKACJA EE3 + EE22 - CZERWIEC 2008

Pytanie nr 13

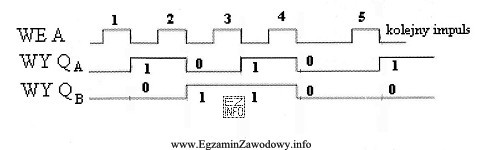

Na ekranie oscyloskopu, wyposażonego w przystawkę, zaobserwowano podczas badania układu licznika przebiegi przedstawione na rysunku. Sygnał WE A jest sygnałem podawanym na wejście licznika, Qa jest młodszym bitem sygnału wyjściowego, a Qb starszym. Oznacza to, że badany układ liczył
A.
B.
C.
D.
