W rusztowaniach wyróżnia się elementy nośne i usztywniające (m.in. stojaki, rygle, stężenia) oraz elementy użytkowe i zabezpieczające (m.in. pomosty, poręcze, krawężniki). W tym zadaniu kluczowe jest rozpoznanie, czy wskazany element jest częścią konstrukcji rusztowania, czy wyposażeniem pomostu.

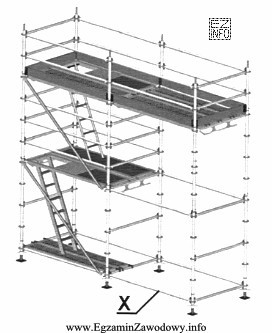

Odpowiedź "rygiel podłużny" jest właściwa, gdy oznaczenie na rysunku wskazuje poziomy element łączący pola rusztowania wzdłuż jego przebiegu. Określenie "podłużny" odnosi się do kierunku: element biegnie wzdłuż fasady/ciągu rusztowania, a nie "w głąb" od ściany do zewnętrznej krawędzi.
Dlaczego pozostałe odpowiedzi są błędne?
- "rygiel poprzeczny" oznacza rygiel ułożony prostopadle do kierunku podłużnego rusztowania. Jest to częsta pomyłka, gdy uczeń nie analizuje orientacji elementu, tylko widzi "poziomą belkę" i wybiera losowo jeden z rygli.
- "krawężnik" jest elementem zabezpieczającym na krawędzi pomostu, którego zadaniem jest ograniczenie zsuwania się materiałów i narzędzi. Krawężnik nie pełni roli łączenia ram w polu konstrukcji tak jak rygiel.
- "pomost" to powierzchnia robocza/komunikacyjna (najczęściej deski lub pomosty systemowe) po której porusza się pracownik. Pomost rozpoznaje się jako płaszczyznę do stania, a nie jako pojedynczy pręt/element łączący konstrukcję.
Wskazówka egzaminacyjna: najpierw ustal, czy oznaczony element jest konstrukcyjny (tworzy "szkielet" rusztowania) czy użytkowy (tworzy podest i zabezpieczenia). Dopiero potem rozstrzygnij, czy jego kierunek jest podłużny czy poprzeczny.
