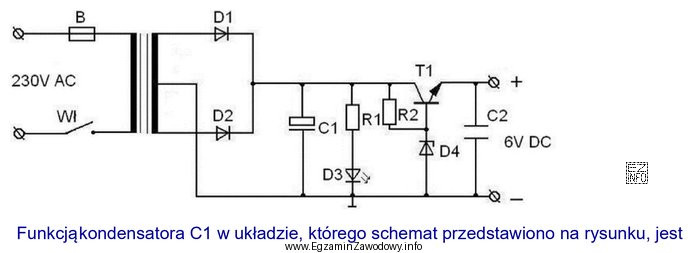

Kondensator stosowany w układach zasilania prądem stałym (najczęściej za prostownikiem) pełni funkcję wygładzania napięcia. Po wyprostowaniu napięcie nie jest idealnie stałe – ma składową zmienną o charakterze okresowym, czyli tętnienia. To właśnie ta składowa powoduje "falowanie" wartości napięcia w czasie.
Dlaczego poprawna jest odpowiedź "zmniejszenie tętnień napięcia"? Kondensator ładuje się, gdy napięcie chwilowe z prostownika rośnie do wartości bliskiej maksimum. Następnie, gdy napięcie z prostownika zaczyna spadać, kondensator oddaje energię do obciążenia, spowalniając spadek napięcia. W efekcie różnica między wartościami maksymalnymi i minimalnymi w okresie jest mniejsza, czyli tętnienia maleją.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "zmniejszenie składowej stałej napięcia" – samo dołączenie kondensatora nie jest z definicji elementem obniżającym poziom DC. W praktyce filtracja pojemnościowa zwykle zwiększa średnią wartość napięcia w porównaniu z samym prostownikiem bez filtracji (bo napięcie jest dłużej "podtrzymywane" bliżej maksimum).
- "zmiana przebiegu z jednopołówkowego na dwupołówkowy" – to jest cecha układu prostowniczego (topologia i liczba diod/mostek), a nie skutek zastosowania kondensatora. Kondensator może wygładzać zarówno po prostowaniu jednopołówkowym, jak i dwupołówkowym, ale nie zmienia rodzaju prostowania.
- "zmiana przebiegu z dwupołówkowego na jednopołówkowy" – analogicznie: kondensator nie "psuje" topologii prostownika. Taki efekt wynikałby z błędów w układzie prostowniczym, a nie z samego elementu filtrującego.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się kondensator w zasilaczu, szukaj sformułowań o wygładzaniu, filtracji, zmniejszaniu tętnień i poprawie stabilności napięcia dla elektroniki sterującej.
