W piecu szybowym do wytapiania (m.in. kamienia miedziowego) w trakcie procesu powstają gazy procesowe unoszące się ku górze szybu. Gazy gardzielowe to gazy zbierające się i wypływające w obszarze gardzieli, czyli w górnej strefie pieca, gdzie następuje m.in. zasyp/załadunek i ujście gazów z wnętrza urządzenia.
Ze względów technologicznych i BHP gazy te nie mogą wydostawać się niekontrolowanie do hali. Dlatego piec jest wyposażony w element odprowadzający gazy (króciec, kanał, przewód odciągowy), który kieruje je do dalszych instalacji (np. odpylania/oczyszczania lub do komina).
W tego typu zadaniach egzaminacyjnych kluczowe są dwie umiejętności:
- rozumienie funkcji elementu (co robi układ odgazowania w strefie gardzieli),
- odczyt oznaczenia z rysunku (która cyfra przypisana jest do tego elementu).

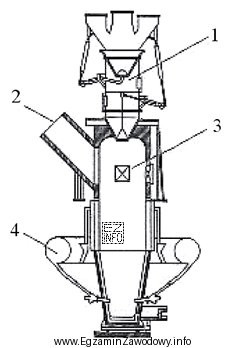

Poprawna jest odpowiedź "2", ponieważ w treści zadania wskazano, że chodzi o element służący do odprowadzania gazów gardzielowych, a na dołączonym rysunku właśnie cyfrą 2 oznaczono ten element.
Pozostałe odpowiedzi ("1", "3", "4") są niepoprawne, ponieważ odnoszą się do innych oznaczeń na tym samym rysunku, a więc do innych części pieca niż układ odprowadzania gazów gardzielowych. Typowym błędem na egzaminie jest mylenie ujścia gazów z elementami zasypowymi lub z innymi przyłączami instalacyjnymi. Warto zwrócić uwagę na lokalizację: odprowadzanie gazów gardzielowych dotyczy górnej strefy pieca, a nie elementów pracujących w dolnej części urządzenia.
Wskazówka egzaminacyjna: przed wyborem cyfry znajdź na rysunku część, która tworzy drogę przepływu gazu na zewnątrz (kanał/króciec/odciąg), a dopiero potem odczytaj przypisaną do niej cyfrę. Nie zaczynaj od zgadywania na podstawie samych numerów.
