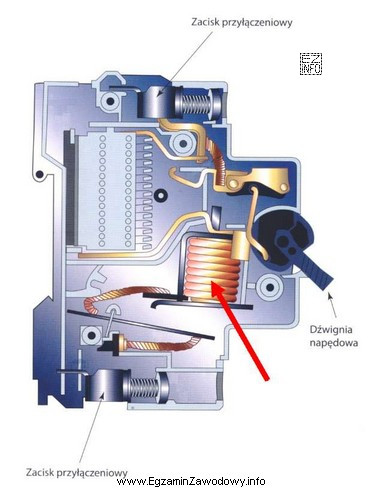

W wyłączniku nadprądowym wyróżnia się elementy odpowiedzialne za wykrycie nadprądu oraz elementy odpowiedzialne za bezpieczne przerwanie obwodu. Odpowiedź "Wyzwalacza zwarciowego" jest poprawna, jeżeli strzałka wskazuje część odpowiadającą za zadziałanie przy zwarciu, czyli przy nagłym, bardzo dużym wzroście prądu.
Wyzwalacz zwarciowy (zwykle elektromagnetyczny) działa natychmiastowo: duży prąd zwarciowy wytwarza silne pole magnetyczne, które porusza rdzeń/zworę i zwalnia mechanizm wyłącznika. Skutkiem jest szybkie rozłączenie styków i ograniczenie czasu trwania zwarcia.
Dlaczego pozostałe odpowiedzi nie pasują do tej funkcji?
- "Styku ruchomego" – styk jest elementem toru prądowego i częścią mechanizmu łączeniowego, ale sam w sobie nie pełni roli wykrywania zwarcia ani "wyzwalania". Jego zadaniem jest przewodzenie prądu w stanie załączenia oraz rozłączenie obwodu po zadziałaniu mechanizmu.
- "Komory łukowej" – komora łukowa nie inicjuje zadziałania zabezpieczenia. Jej funkcją jest gaszenie i rozdzielanie łuku elektrycznego, który powstaje podczas rozłączania obciążonego obwodu (zwłaszcza przy zwarciu). To element zwiększający bezpieczeństwo i trwałość aparatu, a nie element wyzwalający.
- "Wyzwalacza przeciążeniowego" – przeciążenie jest zjawiskiem wolniejszym (prąd podwyższony, ale nie tak gwałtowny jak przy zwarciu). Wyzwalacz przeciążeniowy jest zwykle termiczny (np. bimetal) i działa z opóźnieniem czasowym, aby nie wyłączać obwodu przy krótkotrwałych, dopuszczalnych przeciążeniach.
W praktyce egzaminacyjnej warto zapamiętać: zwarcie → szybkie zadziałanie elektromagnesu, a przeciążenie → wolniejsze zadziałanie termiczne. Komora łukowa zawsze "pomaga po rozłączeniu", bo zajmuje się łukiem, a nie decyzją o wyzwoleniu.
