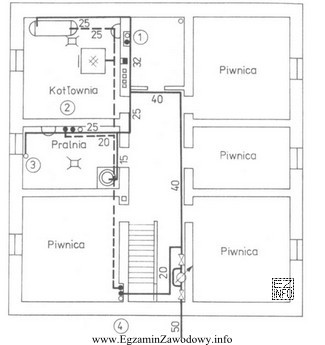

W tym typie zadania nie dobiera się średnicy "na wyczucie", tylko odczytuje ją z dokumentacji. Należy najpierw zlokalizować na rzucie pion w pralni, a następnie wskazać przewód doprowadzający ciepłą wodę użytkową (CWU) do tego pionu. Dopiero dla tego konkretnego odcinka odczytuje się oznaczoną średnicę.
Odpowiedź "20 mm" jest właściwa, gdyż odpowiada średnicy opisanej przy przewodzie doprowadzającym CWU do pionu w pralni na przedstawionym rzucie. Na egzaminie kluczowe jest przypisanie wartości do właściwego przewodu: tej samej średnicy nie wolno automatycznie przenosić na sąsiednie gałązki ani na inne media.
Dlaczego pozostałe odpowiedzi są błędne w kontekście takiego odczytu:
- "15 mm" bywa spotykane przy podejściach do pojedynczych punktów poboru lub krótszych odcinkach, ale w zadaniu pytanie dotyczy przewodu doprowadzającego do pionu (odcinek zwykle "bardziej główny"). Wybranie tej wartości często wynika z pomylenia przewodu doprowadzającego z podejściem do przyboru.
- "25 mm" jest typową alternatywą dla większych przepływów, więc stanowi wiarygodny dystraktor. Błąd wyboru tej opcji zwykle bierze się z heurystyki "wezmę większą, bo to pion/rozprowadzenie", zamiast sprawdzić podpis na konkretnym przewodzie.
- "32 mm" wskazuje na jeszcze większą średnicę, często spotykaną w zasilaniach głównych lub odcinkach o dużym zapotrzebowaniu. Jeśli student wybiera tę odpowiedź, najczęściej pomylił przewód doprowadzający do pionu w pralni z inną gałęzią (np. zasilaniem głównym kondygnacji) albo odczytał wartość z innego fragmentu rysunku.
Wskazówka egzaminacyjna: zawsze wykonaj sekwencję: (1) znajdź pomieszczenie i pion, (2) potwierdź, że to CWU (a nie ZW/cyrkulacja), (3) odczytaj średnicę przypisaną do tego odcinka. To ogranicza typowe pomyłki wynikające z pośpiechu i podobnego przebiegu przewodów.
