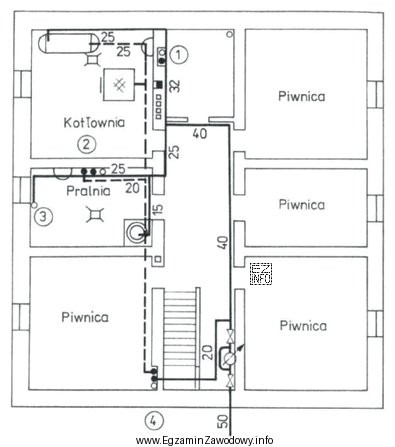

Pytanie sprawdza umiejętność czytania dokumentacji projektowej instalacji wodociągowej. W praktyce monter nie "zgaduje" średnicy, tylko odczytuje ją z rysunku: na rzucie kondygnacji przewody mają opisy (np. przy linii przewodu, przy podejściu do urządzenia lub w zestawieniu/legendzie), które wskazują średnicę.
Poprawna jest odpowiedź "25mm", ponieważ taka średnica jest przypisana na rzucie do przewodu doprowadzającego zimną wodę do podgrzewacza wody. To jest informacja projektowa, która determinuje dobór rur i kształtek oraz sposób wykonania podejścia.
Pozostałe odpowiedzi są błędne, bo nie odpowiadają oznaczeniu dla tego konkretnego przewodu na rzucie:
- "20mm" – to częsty wybór wynikający z przyzwyczajenia do średnic spotykanych w innych odcinkach instalacji, ale nie jest zgodny z odczytem dla doprowadzenia do podgrzewacza.
- "15mm" – może występować na krótkich podejściach do pojedynczych punktów poboru, jednak w tym zadaniu nie odpowiada wskazaniu na rysunku dla doprowadzenia zimnej wody do urządzenia.
- "32 mm" – bywa stosowane na odcinkach o większym przepływie (np. zasilających fragment instalacji), ale tutaj nie jest średnicą przypisaną do przewodu prowadzącego do podgrzewacza.
Wskazówka egzaminacyjna: zawsze najpierw zidentyfikuj właściwy przewód (zimna woda do podgrzewacza), a dopiero potem odczytaj jego opis. Najczęstszy błąd to odczyt średnicy z sąsiedniej nitki lub z innego podejścia znajdującego się blisko symbolu urządzenia.
