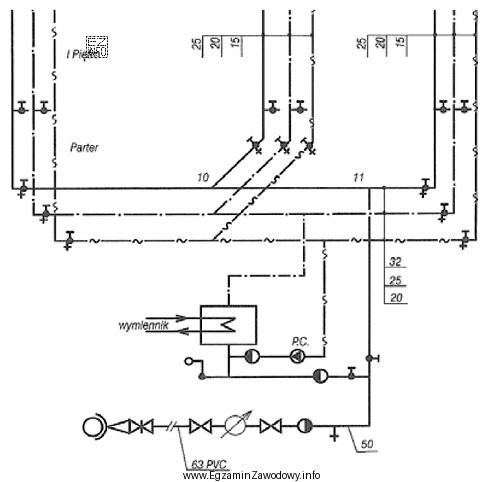

W tego typu zadaniu kluczowe jest poprawne rozpoznanie, który odcinek instalacji na schemacie jest "przewodem rozdzielczym" instalacji wody zimnej, a następnie odczytanie przypisanej mu średnicy. Schemat obliczeniowy zwykle zawiera opisy/etykiety odcinków (np. nazwy, symbole lub numery odcinków) oraz odpowiadające im średnice w milimetrach.
Odpowiedź "32 mm" jest poprawna, ponieważ jest to średnica podana (przypisana) dla przewodu rozdzielczego na przedstawionym schemacie. W praktyce przewód rozdzielczy rozprowadza wodę do kilku gałęzi instalacji, więc jego średnica bywa większa niż średnice podejść do pojedynczych punktów czerpalnych, ale mniejsza niż średnice niektórych przewodów zasilających w większych układach.
Pozostałe propozycje są błędne typowo z następujących powodów:
- "25 mm" – często odpowiada średnicy innego odcinka (np. fragmentu rozprowadzenia o mniejszym obciążeniu lub pionu/gałęzi), a nie wskazanemu przewodowi rozdzielczemu.
- "20 mm" – jest charakterystyczna dla podejść do pojedynczych punktów poboru wody lub krótkich odcinków o małym przepływie; wybór tej wartości bywa skutkiem pomylenia odcinka na rysunku.
- "63 mm" – to średnica znacznie większa, typowa raczej dla innych elementów (np. odcinków o bardzo dużych przepływach lub innych instalacji), dlatego jej wskazanie zwykle wynika z heurystyki "większe = główne" zamiast analizy oznaczeń.
Wskazówka egzaminacyjna: zawsze najpierw zidentyfikuj funkcję odcinka (rozdzielczy/pion/podejście), a dopiero potem odczytaj średnicę. Unikniesz w ten sposób wyboru wartości z sąsiedniego, podobnie oznaczonego fragmentu instalacji.
