W tego typu zadaniu kluczowa jest umiejętność odczytu z analogowego miernika ciśnienia (np. manometru). Nie wykonuje się tu obliczeń – wynik wynika bezpośrednio z położenia wskazówki na tarczy.
Aby odczyt był poprawny, warto wykonać stałą sekwencję kroków:
- Sprawdź jednostkę podaną na przyrządzie (tu: bary), aby nie pomylić ciśnienia z inną wielkością.
- Oceń zakres skali (od wartości minimalnej do maksymalnej) i upewnij się, że interpretujesz właściwą podziałkę, jeśli na tarczy jest ich kilka.
- Odczytaj położenie końca wskazówki względem działek głównych i pośrednich. Gdy wskazówka leży między dwiema wartościami, przyjmij wartość pośrednią zgodną z podziałką.

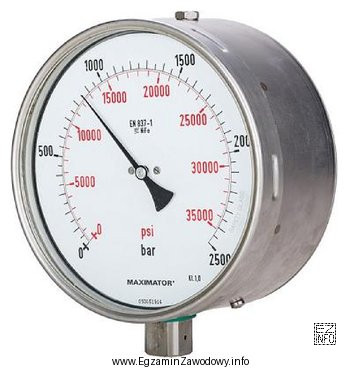

Na przedstawionej ilustracji wskazówka odpowiada wartości 850 barów. Taki wynik jest spójny z odczytem położenia wskazówki pomiędzy sąsiednimi oznaczeniami skali, z uwzględnieniem działek pośrednich.
Dlaczego pozostałe propozycje są nieprawidłowe?
- Odpowiedź "570 barów" typowo wynika z pomylenia miejsca wskazówki (np. odczytu z niewłaściwego fragmentu skali albo nieuwzględnienia, że wskazówka jest bliżej wyższych wartości).
- Odpowiedź "8 500 barów" sugeruje błąd rzędu wielkości – dopisanie zera lub odczyt jakby skala była w tysiącach, mimo że jednostka i oznaczenia skali na to nie wskazują.
- Odpowiedź "12 300 barów" jest charakterystyczna dla oderwania od zakresu przyrządu (wartości przekraczające typowe maksimum skali lub powstałe przez mechaniczne przeniesienie liczb bez sprawdzenia, czy są w ogóle możliwe do wskazania na tej tarczy).
W praktyce mechatronika taki odczyt jest potrzebny m.in. podczas uruchamiania i serwisu układów hydraulicznych: błędne dodanie zera może prowadzić do nieprawidłowej diagnozy lub doboru elementów o niewłaściwej klasie ciśnieniowej.
