W prostowniku dwupołówkowym (mostkowym) podczas każdej połówki napięcia wejściowego prąd obciążenia płynie przez dwie diody: w jednej połówce przewodzi jedna para przekątna mostka, a w drugiej połówce przewodzi druga para. Dzięki temu na wyjściu otrzymuje się przebieg o tej samej polaryzacji w obu połówkach (z tętnieniami zależnymi m.in. od obciążenia i filtracji).

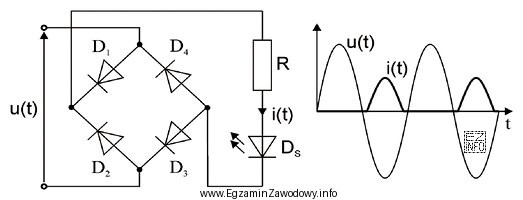

Jeżeli wystąpi przerwa (uszkodzenie typu "open") jednej z diod, to w połówce, w której ta dioda powinna przewodzić, obwód prądu zostaje przerwany. Skutkiem jest typowy objaw widoczny na przebiegach: zanik przewodzenia w co drugiej połówce (lub wyraźne "ubywanie" fragmentów przebiegu wyjściowego), a także wzrost tętnień i często spadek wartości średniej napięcia/prądu na obciążeniu.
Odpowiedź "D1 lub D3" jest zgodna z wnioskowaniem z przebiegów: wskazuje na uszkodzenie jednej z diod należących do tej samej gałęzi przewodzenia dla danej połówki. W praktyce, bez dodatkowych pomiarów (np. testu diody miernikiem lub obserwacji prądów w gałęziach) przebiegi często pozwalają zawęzić uszkodzenie do pary elementów pełniących analogiczną rolę w przeciwległych połówkach.
Pozostałe odpowiedzi są niepoprawne, ponieważ:
- "DS" nie odpowiada typowemu oznaczeniu elementu mostka w tym kontekście i nie wyjaśnia objawu zaniku przewodzenia jednej połówki.
- "R" (rezystor) przy przerwie obciążenia dawałby inny efekt: brak prądu obciążenia i inny kształt napięcia wyjściowego, zależny od punktu pomiaru, a nie selektywny zanik co drugiej połówki typowy dla przerwy diody.
- "D2 lub D4" wskazuje na przeciwną przekątną; nie pasuje do pokazanych zależności czasowych między przebiegami wejścia/wyjścia, które przypisują brak przewodzenia do gałęzi związanej z D1/D3.
Wskazówka egzaminacyjna: analizując przebiegi, najpierw ustal, w której połówce (dodatniej czy ujemnej na wejściu) zanika przewodzenie na wyjściu, a dopiero potem przypisz tę połówkę do pary diod, która powinna wtedy przewodzić.
