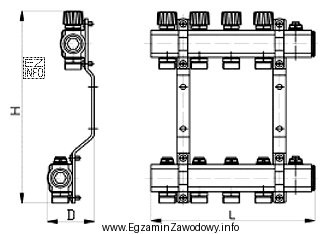

W tego typu zadaniu kluczowa jest interpretacja rysunku (schematu) rozdzielacza, a nie pamięciowe odtwarzanie liczb. Rozdzielacz zwykle składa się z dwóch belek: zasilającej i powrotnej. Na rysunku trzeba rozróżnić, które symbole należą do zasilania, a które do powrotu, a następnie poprawnie zidentyfikować elementy armatury.
Odpowiedź "4 zawory odcinające i po 1 odpowietrzniku na zasilaniu i powrocie" jest poprawna, ponieważ odpowiada zestawowi elementów widocznych na obu belkach: liczbie zaworów odcinających oraz obecności odpowietrznika na każdej z nich (oddzielnie dla zasilania i powrotu).
Dlaczego pozostałe propozycje są błędne?
- "5 zaworów odcinających na zasilaniu i 5 na powrocie" – błąd polega na zawyżeniu liczby zaworów; często wynika z nieuważnego zliczania symboli lub wliczenia elementu, który zaworem odcinającym nie jest.
- "4 zawory odcinające na zasilaniu i 4 na powrocie" – odpowiedź nie uwzględnia odpowietrzników, czyli pomija elementy wymagające rozpoznania na rysunku.
- "5 zaworów odcinających i po 1 odpowietrzniku na zasilaniu i powrocie" – częściowo poprawnie wskazuje odpowietrzniki, ale nadal zawyża liczbę zaworów odcinających.
Wskazówka egzaminacyjna: najpierw zaznacz na rysunku osobno belkę zasilania i powrotu, a potem licz elementy według jednego typu symbolu (np. tylko zawory). Na końcu wróć i sprawdź odpowietrzniki, aby nie pomylić ich z innymi drobnymi oznaczeniami.
