Rura przelewowa w naczyniu wzbiorczym jest elementem zabezpieczającym instalację przed skutkami nadmiernego wzrostu poziomu cieczy. Jej zadaniem jest odprowadzenie nadmiaru wody poza naczynie w sposób kontrolowany, tak aby ewentualne przepełnienie nie powodowało szkód w obrębie urządzenia lub pomieszczenia.

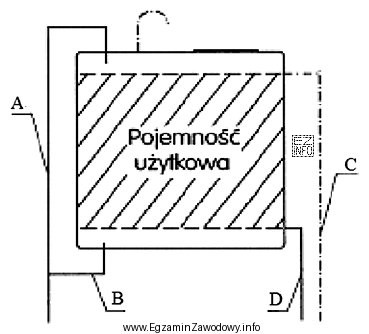

W praktyce na schematach instalacyjnych rura przelewowa jest rozpoznawalna nie tylko po miejscu wpięcia do naczynia, ale przede wszystkim po funkcji: prowadzi do odpływu/kanalizacji lub miejsca bezpiecznego zrzutu, a nie do obiegu instalacji. W zadaniu identyfikacja odbywa się na podstawie rysunku, na którym rura przelewowa została oznaczona literą C.
Dlaczego pozostałe oznaczenia nie pasują do rury przelewowej? Typowe pomyłki wynikają z podobieństwa przebiegu przewodów na schemacie:
- Oznaczenie odpowiadające przewodowi zasilającemu/powrotnemu jest częścią obiegu instalacji – takim przewodem woda krąży, a nie jest zrzucana awaryjnie.
- Oznaczenie przewodu odpowietrzającego ma za zadanie usuwać powietrze/gazy z instalacji, a nie odprowadzać nadmiar wody przy przepełnieniu.
- Oznaczenie przewodu spustowego służy do opróżniania instalacji (np. do serwisu). Spust zwykle znajduje się w miejscu umożliwiającym całkowite zlanie, natomiast przelew działa doraźnie przy podniesieniu poziomu.
Wskazówka egzaminacyjna: najpierw nazwij funkcję elementu ("odprowadza nadmiar wody"), a dopiero potem dopasuj ją do rury na schemacie (dokąd prowadzi i jaki ma sens eksploatacyjny). To ogranicza ryzyko wyboru na podstawie samego kształtu rysunku.
