KWALIFIKACJA ELM5 - CZERWIEC 2023



PYTANIE NR 2.

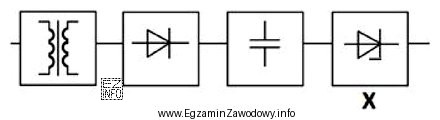

Blok oznaczony znakiem X pełni w zasilaczu rolę
Blok oznaczony znakiem X pełni w zasilaczu rolę
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Blok oznaczony znakiem X na schemacie zasilacza przedstawia symbol diody Zenera, która jest wykorzystywana jako stabilizator napięcia. Stabilizator napięcia ma za zadanie utrzymywać stałe napięcie wyjściowe niezależnie od zmian napięcia wejściowego lub obciążenia. Pozostałe odpowiedzi (prostownik, filtr, transformator) nie pasują do symbolu diody Zenera.
