W zadaniu nie wystarczy odczytać cen z tabeli. Kluczowe jest wykonanie typowej procedury kosztorysowania materiałowego na podstawie dokumentacji:
- Identyfikacja urządzeń na schemacie (po symbolach graficznych).
- Zliczenie ile razy dany symbol występuje na rurociągu zasilającym i powrotnym.
- Przeliczenie kosztów częściowych: ilość × cena jednostkowa z cennika.
- Zsumowanie kosztów wszystkich urządzeń.

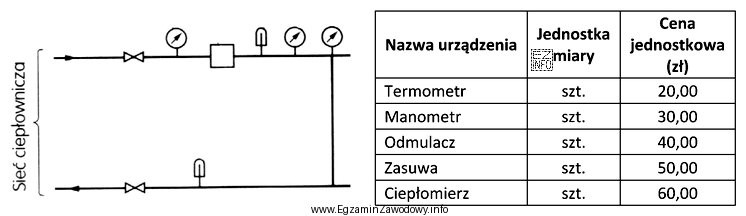

Ze schematu fragmentu węzła wynika, że występują: 2 zasuwy (armatura odcinająca), 3 manometry (pomiary ciśnienia), 2 termometry (pomiary temperatury) oraz 1 odmulacz (element filtracyjno-ochronny). W tabeli podano ceny jednostkowe: zasuwa 50 zł, manometr 30 zł, termometr 20 zł, odmulacz 40 zł.
Obliczenia:
- zasuwy: 2 × 50 zł = 100 zł,
- manometry: 3 × 30 zł = 90 zł,
- termometry: 2 × 20 zł = 40 zł,
- odmulacz: 1 × 40 zł = 40 zł.
Suma: 100 + 90 + 40 + 40 = 270 zł.
Pozostałe kwoty są typowe dla błędnych strategii: np. zaniżenie wyniku pojawia się, gdy ktoś nie zlicza elementów z rysunku albo pomija część urządzeń (często te na powrocie). Zawyżenie wyniku wynika zwykle z doliczenia elementów, których na schemacie nie ma (np. traktowania, że każda pozycja z cennika występuje w tym fragmencie) albo z błędnego zliczenia symboli.
