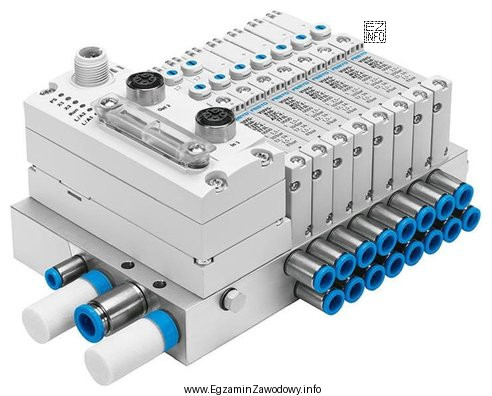

Wyspa zaworowa to rozwiązanie stosowane w pneumatyce i elektropneumatyce, w którym kilka (czasem kilkanaście) zaworów rozdzielających jest zmontowanych modułowo na wspólnej podstawie (kolektorze/wyspie). Kluczową cechą takiej konstrukcji jest to, że zasilanie sprężonym powietrzem jest doprowadzane wspólnie do całego zespołu, a następnie rozdzielane do poszczególnych bloków/sekcji zaworowych.
Dlatego odpowiedź "wspólne zasilanie bloków." opisuje typową, rozpoznawalną cechę wyspy: jedno przyłącze (lub wspólny kanał w kolektorze) zasila wiele modułów. W praktyce ułatwia to montaż, ogranicza liczbę przewodów zasilających, skraca czas okablowania/podłączania pneumatycznego i pozwala na łatwiejszą rozbudowę stanowiska o kolejne sekcje.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "pojedynczy sygnał wyjściowy." – wyspa zaworowa nie jest charakteryzowana przez "jeden sygnał wyjściowy", bo zwykle obsługuje wiele wyjść (wiele kanałów roboczych do różnych odbiorników). Pojęcie sygnału dotyczy raczej sterowania (np. elektrycznego), a nie cechy zasilania widocznej konstrukcyjnie.
- "wzmocnienie ciśnienia." – to funkcja wzmacniacza ciśnienia (booster) lub odpowiednich układów specjalnych. Sama wyspa zaworowa zasadniczo rozdziela/steruje przepływem, a nie zwiększa ciśnienia medium.
- "tłumienie hałasu." – tłumienie dotyczy najczęściej tłumików na wylotach (wydechach) zaworów, elementów wydechowych lub obudów. Nie jest to cecha definicyjna wyspy jako takiej, tylko ewentualny dodatek do konkretnego układu.
Wskazówka egzaminacyjna: przy pytaniach z rysunkiem warto najpierw rozpoznać funkcję całego zespołu (wyspa = wspólna baza/kolektor), a dopiero potem dopasować odpowiedź do cechy konstrukcyjnej (np. wspólne zasilanie, modułowość, wspólne wydechy).
