Pytanie dotyczy rozpoznania topologii fizycznej, czyli sposobu rzeczywistego połączenia urządzeń i medium transmisyjnego (kabli) w sieci.

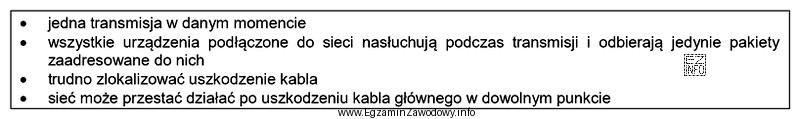

Odpowiedź "Magistrali." jest właściwa wtedy, gdy opis w ramce wskazuje na cechy charakterystyczne dla magistrali: istnienie jednego wspólnego medium (głównego odcinka przewodu), do którego dołączane są kolejne stacje, oraz fakt, że transmisja w takim układzie jest "widziana" przez wiele urządzeń podłączonych do tej samej linii. W praktyce magistrala bywa kojarzona z historycznymi odmianami Ethernetu na koncentryku i zwykle wymaga poprawnego zakończenia linii (terminacji), aby ograniczać odbicia sygnału.
Odpowiedź "Gwiazdy." nie pasuje do opisu magistrali, ponieważ w gwieździe urządzenia są połączone z punktem centralnym (np. przełącznikiem). Typową konsekwencją jest to, że uszkodzenie jednego kabla od stacji do centrum odcina tylko tę stację, natomiast awaria urządzenia centralnego może unieruchomić całą sieć.
Odpowiedź "Siatki." jest nieadekwatna, bo siatka (mesh) zakłada wiele ścieżek między węzłami (częściowo lub całkowicie pełne połączenia). Jej cechą jest wysoka odporność na awarie i większy koszt/skomplikowanie okablowania, co odróżnia ją od prostszej magistrali z jednym głównym medium.
Odpowiedź "Rozgłaszania." jest problematyczna pojęciowo: "rozgłaszanie" (broadcast) opisuje rodzaj transmisji lub mechanizm dostarczania ramek, a nie standardową nazwę topologii fizycznej okablowania. Uczeń może się na to nabrać, bo w magistrali sygnał faktycznie dociera do wielu węzłów, ale to nadal nie czyni z "rozgłaszania" topologii.
Wskazówka egzaminacyjna: gdy w opisie pojawia się wspólny przewód/linia dla wielu urządzeń, myśl o magistrali; gdy jest centrum, myśl o gwieździe; gdy są liczne połączenia między węzłami, myśl o siatce.
